ZAM钢电缆线槽采用镀锌–铝–镁（Zn–Al–Mg）合金涂层钢板加工而成。该合金涂层旨在提升耐腐蚀性；在适用条件下，对切边区域的保护能力也优于部分常见镀锌钢材。
该产品常用于工厂、太阳能系统、技术基础设施及需在耐腐蚀性、结构重量与加工进度之间取得平衡的项目。实际效果取决于材料等级、涂层成分和涂层量、环境、线缆路径设计及项目验收要求。
The Sun可按尺寸、厚度、结构和图纸加工ZAM钢电缆线槽，并配套盖板、连接件及附件。另请参阅深度分析文章用于电缆桥架和线槽的ZAM钢板。
1. 什么是ZAM钢电缆线槽？

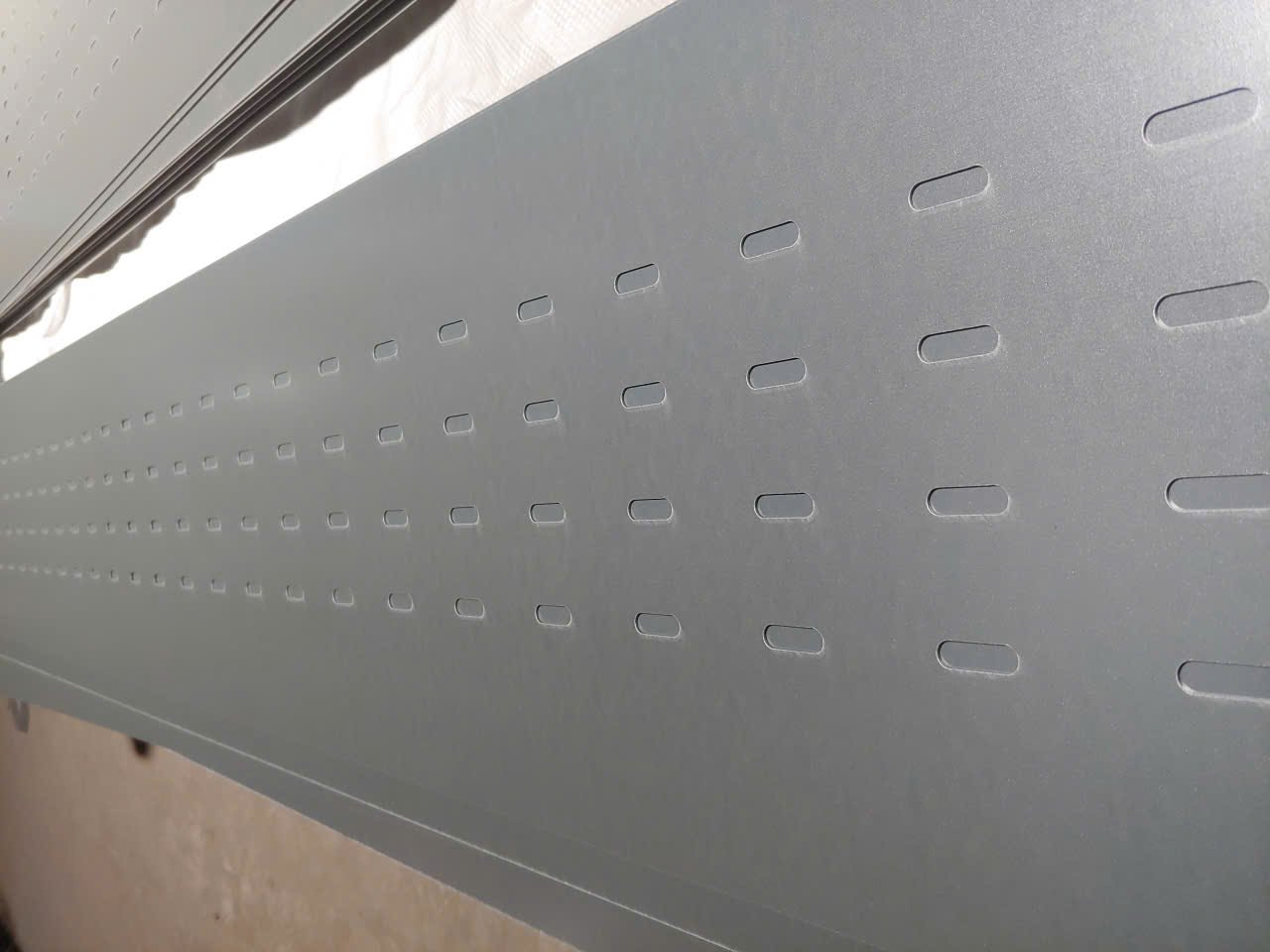

ZAM钢电缆线槽是由预先覆有Zn–Al–Mg合金涂层的钢材制成的线槽。板材经裁剪、冲孔和折弯后形成线槽主体、盖板及转向附件。不同制造商的商品名称、合金成分和涂层量可能不同，因此应核对材料证书，而不应仅凭“ZAM”这一名称判断。
线槽通常为封闭箱式结构，可配盖板以减少灰尘和来自上方的机械影响。一套完整系统包括直线段、盖板、连接件、水平弯头、垂直弯头、三通、十字、变径件及吊装支撑系统。
2. Zn–Al–Mg涂层如何保护钢材？

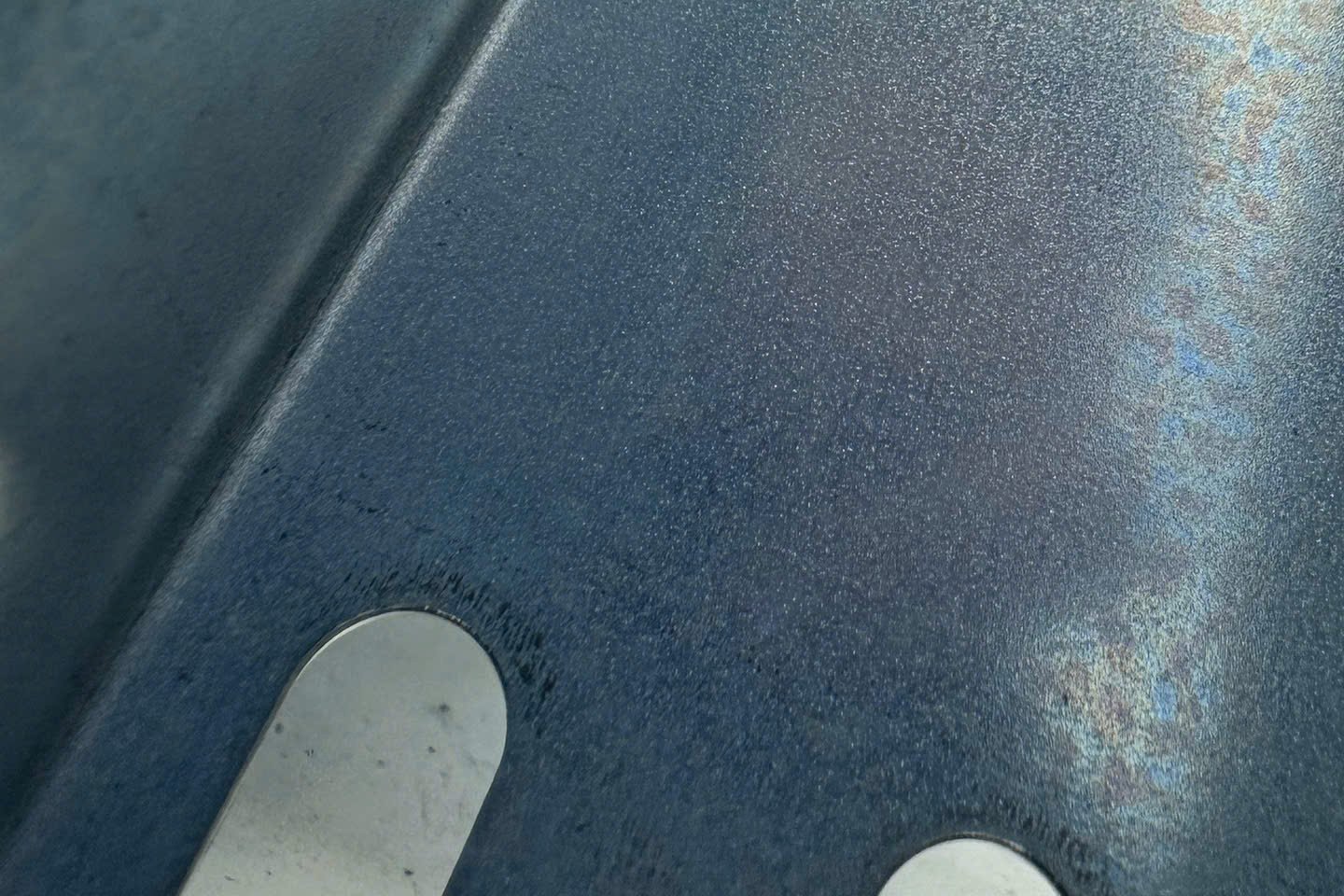

合金涂层在基材钢与环境之间形成屏障。锌发挥电化学保护作用；在适用条件下，铝和镁有助于在表面形成更稳定的腐蚀产物。

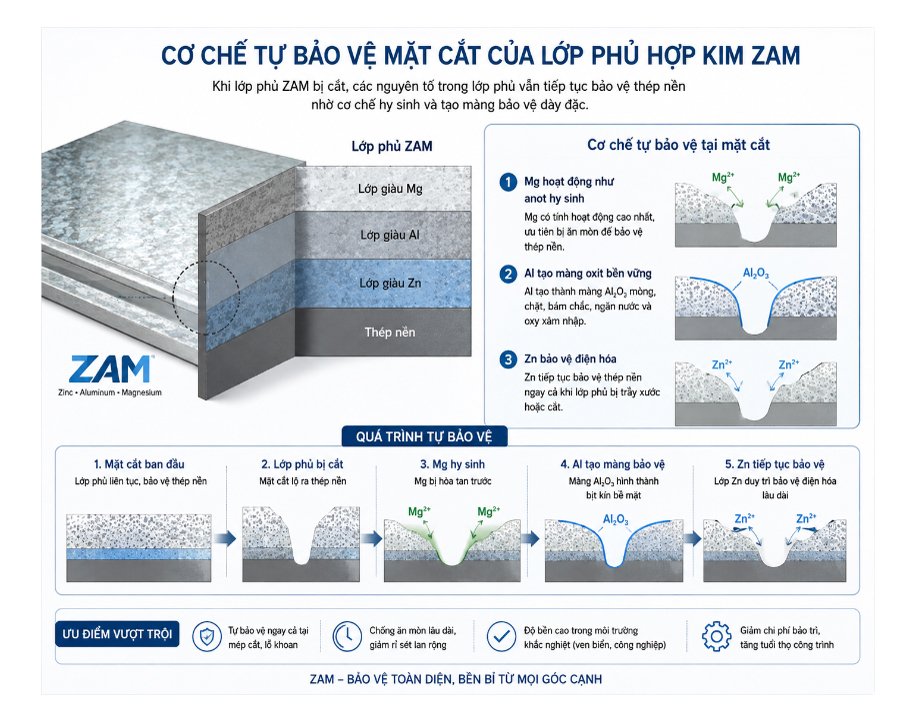

在切边处，邻近涂层产生的腐蚀产物可形成并部分覆盖裸露的基材钢区域，从而减缓腐蚀过程。这种机制有时被简称为“切边自保护”，但并不表示材料能完全修复所有切口，或永远不会腐蚀。
3. 何时应考虑采用ZAM钢电缆线槽？
- 工厂和工业园区：适用于室内、半室外或需要评估湿度的线缆路径。
- 太阳能系统：适合需要耐腐蚀性与合理重量的场合。
- 技术基础设施：适合需要加工大量孔位、切边及配套附件的线缆路径。
- 数据中心：当满足项目机电设计、载荷、接地及材料要求时可采用。
- 需要便于加工进度的工程：材料自带涂层，成型后无需再进行热浸镀锌工序。
对于海洋环境、强化学品、积水区域或卫生要求严格的场所，应评估腐蚀等级及对应材料的技术数据。不应默认ZAM适用于所有室外环境。
4. 正确理解其优点与局限
优点
- 在适用环境中，合金涂层具有良好的耐腐蚀能力。
- 对切边区域的保护优于部分常见镀锌钢材。
- 可直接对已覆涂层的板材进行裁剪、冲孔和折弯。
- 加工后无需再进行热浸镀锌。
- 金属表面均匀，无需选择喷涂颜色。
局限
- 并非所有Zn–Al–Mg钢材都有相同的成分和性能。
- 大切口、深度打磨或大面积损伤可能需要额外保护措施。
- 耐腐蚀性高度取决于氯化物、化学品、积水和受潮时间。
- 材料供应、价格和交期可能随材料等级及供应商而变化。
5. 结构与附件系统
- 线槽主体：容纳并保护线缆路径。
- 线槽盖板：视遮蔽与维护要求选用。
- 连接件：将直线段连接为连续路径。
- 附件：包括水平弯头、向上弯头、向下弯头、三通、十字和变径件。
- 吊装支撑系统：包括托臂、槽钢、丝杆及按载荷配置的连接件。
附件宜采用与直线段相容的材料和结构。图纸应明确附件方向、孔位和连接形式，以减少现场切改。
6. 参考技术参数
| 参数 | 参考规格 |
|---|---|
| 产品名称 | ZAM/Zn–Al–Mg钢电缆线槽 |
| 产品形式 | 封闭式线槽，可配盖板 |
| 基材 | Zn–Al–Mg合金涂层钢板 |
| 涂层等级 | 按材料证书和项目要求 |
| 长度 | 按生产及运输规格 |
| 宽度 W | 按线缆路径设计 |
| 高度 H | 按线缆路径设计 |
| 厚度 T | 按尺寸、载荷和支架间距确定 |
| 盖板 | 按设计可配或不配 |
| 附件 | 弯头、三通、十字、变径、连接件和吊装附件 |
| 加工 | 按规格或图纸 |
常用尺寸
100 × 50、200 × 50、100 × 100、200 × 100、300 × 100和400 × 100 mm等规格较常采用。The Sun可按图纸加工其他尺寸。选择尺寸时应考虑线缆数量、线缆直径、弯曲半径、填充率、扩容预留和安装空间。
7. 选择线槽厚度和支架间距
不应仅因材料具有良好防腐涂层而降低厚度。承载能力取决于基材钢、截面形状、线槽宽度、线缆总重量、支架间距和安装方向。
- 线槽的W × H尺寸。
- 每米路径的线缆载荷。
- 支架间距和形式。
- 水平、垂直或包含转向段的路径。
- 施工荷载和后续增加线缆的可能性。
- 运输、吊装和安装条件。
8. 材料证书需要检查什么？
- 材料商品名称和制造商。
- Zn–Al–Mg涂层的成分或类型。
- 涂层重量或等级。
- 基材钢厚度和公差。
- 项目有要求时的钢材力学性能。
- 试验标准及材料批次追溯文件。
不应为所有ZAM钢材固定标注同一铝、镁比例。涂层成分是各产品的特性，应由制造商或供应商的资料确认。
9. ZAM钢电缆线槽生产流程
材料检验 → 下料 → 按规格冲孔/裁剪 → 折弯成型 → 加工附件 → 装配检查 → 清洁 → 包装。
由于板材本身已有涂层，加工过程应减少划伤、深度打磨或表面污染。孔位、槽口及附件宜在工厂完成，以减少施工现场的额外加工。
10. 产品质量检查
- 尺寸：宽度、高度、长度、厚度和孔位。
- 形状：折弯后的直线度、垂直度和变形。
- 装配：盖板闭合、直线段连接及附件安装能力。
- 表面：划痕、毛刺、锐边和异常迹象。
- 材料：项目有要求时核对材料等级与证书。

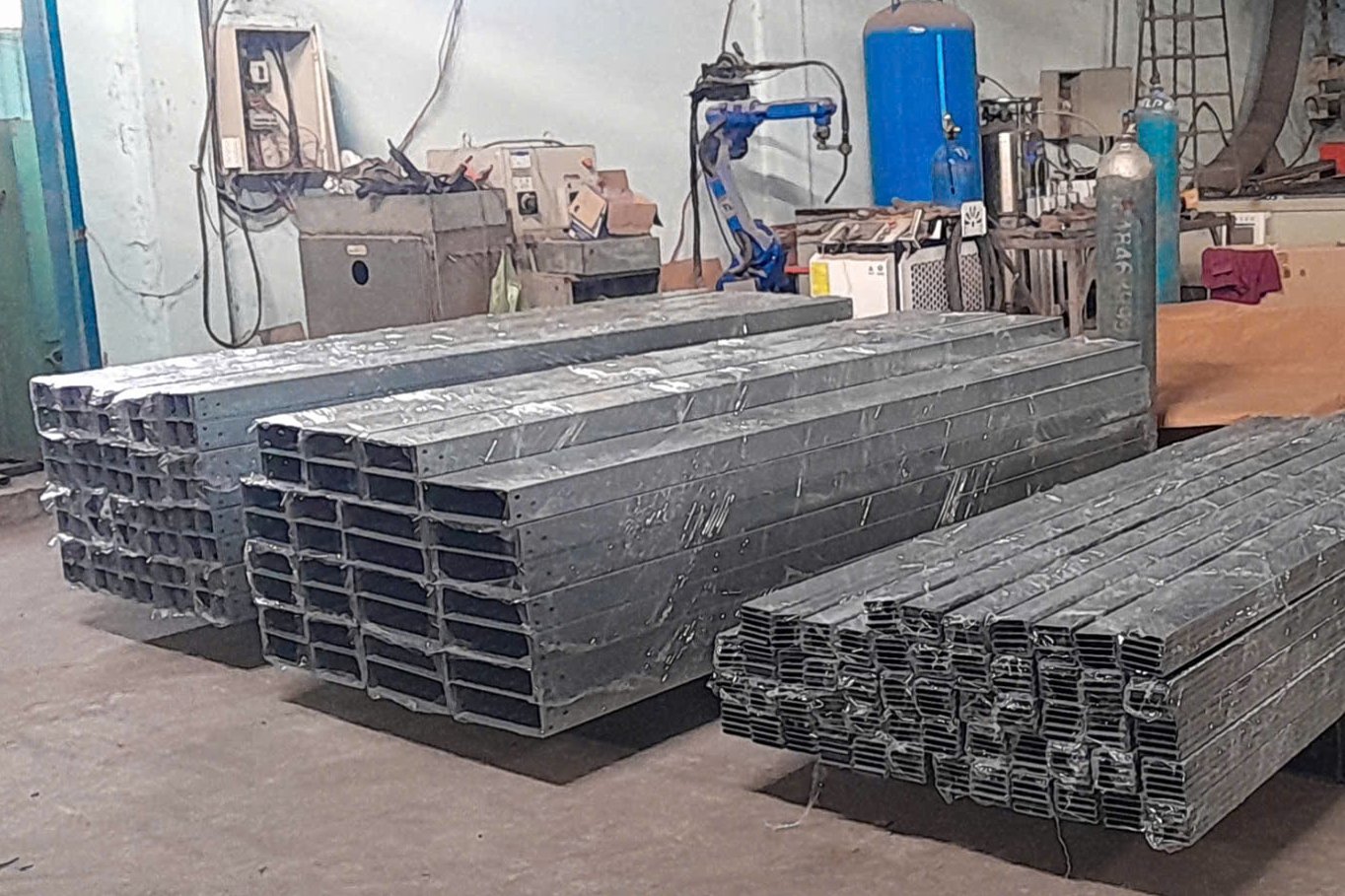

11. 运输、储存和安装
- 应在干燥、通风处存放，避免产品层间积水。
- 不得在硬质地面拖拽线槽，也应避免碰撞变形。
- 敷设线缆前应去除毛刺和锐边。
- 对大切割或打磨区域考虑采取额外保护措施。
- 按工程电气设计实施等电位连接和接地。
- 如存在电化学腐蚀风险，不应随意与其他金属组合使用。
12. ZAM与其他电缆线槽材料的比较
| 线槽类型 | 主要特点 | 通常考虑的环境 |
|---|---|---|
| ZAM/Zn–Al–Mg钢板 | 合金涂层，帮助保护切边 | 工厂、太阳能、基础设施；视腐蚀等级而定 |
| 镀锌钢板 | 易加工、成本合理 | 室内、较干燥环境 |
| 粉末喷涂 | 颜色丰富、表面美观 | 室内、需要颜色或美观的场所 |
| 热浸镀锌 | 成型后镀锌，整个部件有保护层 | 室外或潮湿区域；需评估环境 |
| 304/316不锈钢 | 耐腐蚀性高、易清洁 | 食品、化学品及要求较高的环境 |
没有一种材料适合所有项目。选择时应考虑腐蚀等级、所需寿命、载荷、加工方法、供货能力和全生命周期成本。
13. ZAM钢电缆线槽报价
产品价格取决于材料等级、厚度、W × H尺寸、长度、数量、结构、附件、文件资料和交货地点。材料供应及最小订购数量也可能影响单价和交期。
为获得贴合需求的报价，客户宜提供：材料等级 + 尺寸 + 厚度 + 数量 + 附件 + 文件要求 + 图纸（如有）。
14. The Sun按项目图纸加工
The Sun可按规格或图纸生产线槽主体、盖板、连接件和附件。材料、孔位、连接结构、附件及质量文件的要求应在生产前达成一致。
15. 常见问题
ZAM是所有Zn–Al–Mg钢材的通用名称吗？
不完全是。ZAM可以作为商品名称或常用叫法。成分、涂层量和性能数据必须针对具体产品和供应商确认。
ZAM涂层能自愈所有切口吗？
不能。涂层的腐蚀产物可在适用条件下帮助覆盖并减缓切边腐蚀。较大的切口或深度损伤仍可能需要额外处理。
ZAM电缆线槽可以用于海边吗？
需要具体评估氯化物浓度、距海距离、受潮时间、涂层等级和设计寿命。不应仅根据材料名称作出决定。
ZAM比热浸镀锌更轻吗？
重量取决于钢材厚度和截面设计。若未比较具有相同载荷与刚度要求的两种配置，不能断言其更轻。
订购时需要提供什么资料？
请提供材料等级、尺寸、厚度、长度、数量、附件、安装环境、文件要求和图纸（如有）。
16. 订购ZAM钢电缆线槽
请发送线缆路径信息或图纸，The Sun将核查规格、材料等级、附件、供货能力，并按工程要求报价。
