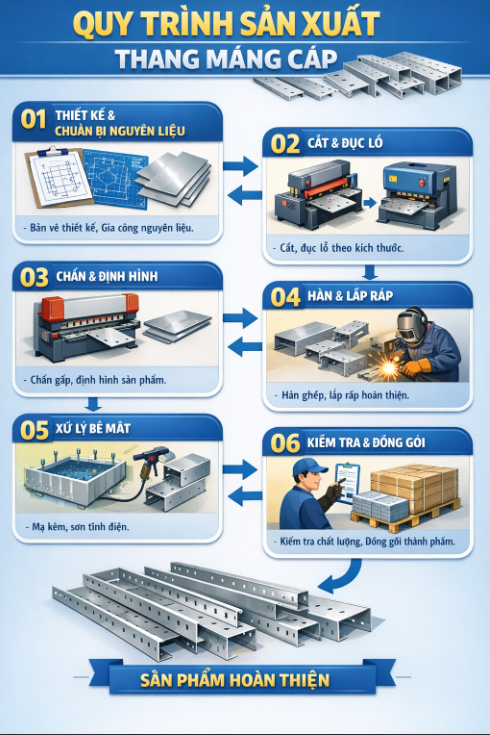

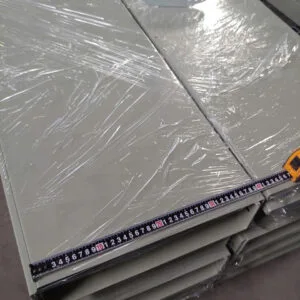

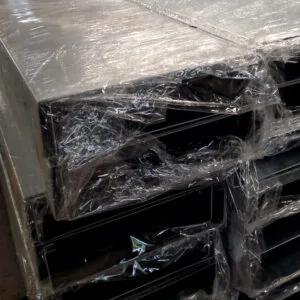

Máng cáp là gì?

Máng cáp tên tiếng Anh là "trunking" hoặc "solid bottom cable tray", là hệ thống đỡ, lắp đặt các loại dây, cáp điện (có bọc cách điện). Đôi khi máng cáp còn dùng để đỡ các đường ống nhằm tăng tính thẩm mỹ.

Hệ thống máng cáp được dùng trong hệ thống dây, cáp điện trong các tòa nhà, xưởng sản xuất, chung cư...

Hệ thống máng cáp dùng để lắp đặt và bảo vệ các loại dây cáp phân phối điện hoặc dây cáp tín hiệu truyền thông.

Hệ thống máng cáp áp dụng cho việc quản lý cáp trong xây dựng thương mại và công nghiệp. Chúng đặc biệt hữu ích trong trường hợp thay đổi một hệ thống dây điện, vì dây cáp mới có thể được cài đặt bằng cách đặt chúng trong máng cáp thay vì lắp đặt thông qua một đường ống.

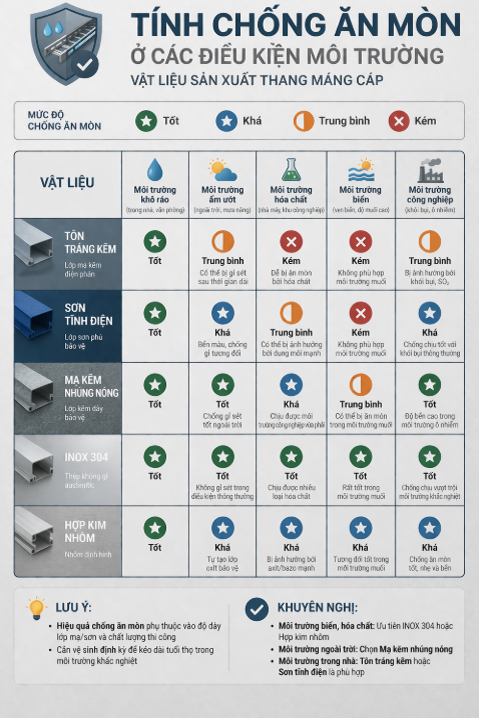

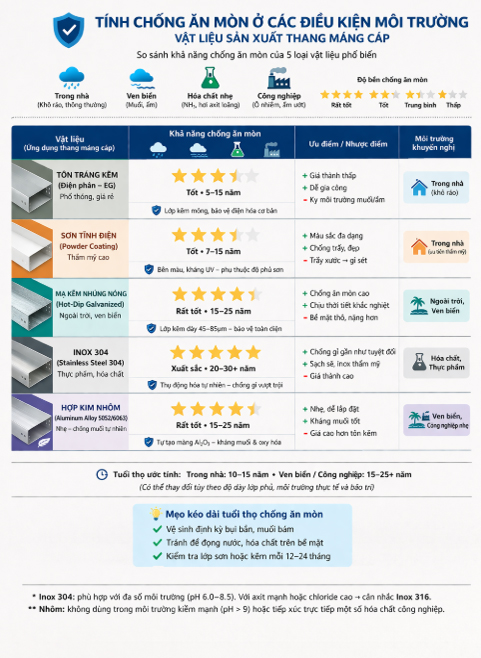

Vật liệu thường dùng làm máng cáp bao gồm: Thép sơn tĩnh điện, thép tấm mạ kẽm, thép mạ kẽm nhúng nóng, thép không rỉ (Inox), hợp kim nhôm hoặc composite.

Kích thước máng cáp:

• Chiều rộng phổ biến: 50 ÷ 600mm
• Chiều cao phổ biến: 40 ÷ 200mm
• Chiều dài phổ biến: 2440mm, 2500mm hoặc 3000mm
• Độ dày vật liệu phổ biến: 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm và 2.5mm
• Màu sắc phổ biến: Trắng, kem, xám, cam hoặc màu của vật liệu

Dưới đây là một số kích thước máng cáp thông dụng (các quy cách khác theo yêu cầu của khách hàng):

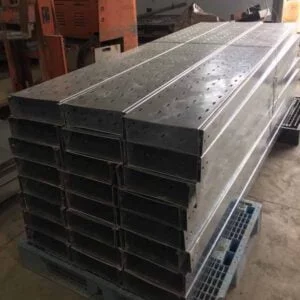

Khay cáp là gì?

Khay cáp hay còn gọi là máng cáp dập lỗ tên tiếng Anh là "cable tray" hoặc "perforated cable tray", là hệ thống đỡ, lắp đặt các loại dây, cáp điện (có bọc cách điện).

Hệ thống khay cáp được dùng trong hệ thống dây, cáp điện trong các tòa nhà, xưởng sản xuất, chung cư...

Hệ thống khay cáp dùng để lắp đặt và bảo vệ các loại dây cáp phân phối điện hoặc dây cáp tín hiệu truyền thông.

Hệ thống khay cáp áp dụng cho việc quản lý cáp trong xây dựng thương mại và công nghiệp. Chúng đặc biệt hữu ích trong trường hợp thay đổi một hệ thống dây điện, vì dây cáp mới có thể được cài đặt bằng cách đặt chúng trong khay cáp thay vì lắp đặt thông qua một đường ống.

Vật liệu thường dùng làm khay cáp bao gồm: Thép sơn tĩnh điện, thép tấm mạ kẽm, thép mạ kẽm nhúng nóng, thép không rỉ (Inox), hợp kim nhôm hoặc composite.

Kích thước khay cáp:

• Chiều rộng phổ biến: 75 ÷ 800mm
• Chiều cao phổ biến: 50 ÷ 200mm
• Chiều dài phổ biến: 2440mm, 2500mm hoặc 3000mm
• Độ dày vật liệu phổ biến: 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm và 2.5mm
• Màu sắc phổ biến: Trắng, kem, xám, cam hoặc màu của vật liệu

Dưới đây là một số kích thước khay cáp thông dụng (các quy cách khác theo yêu cầu của khách hàng):

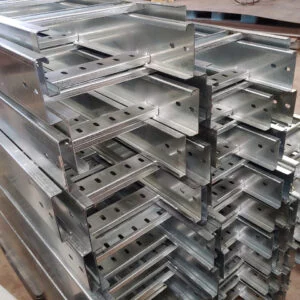

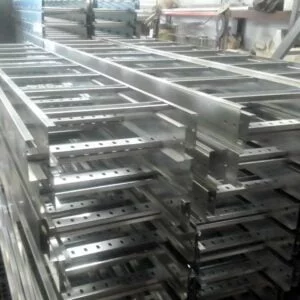

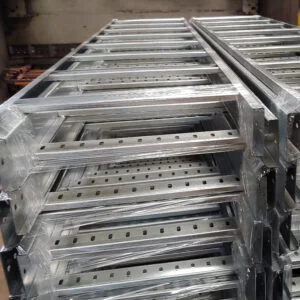

Thang cáp là gì

Thang cáp tên tiếng Anh là "cable ladder" hoặc "ladder type cable tray", là hệ thống đỡ, lắp đặt các loại dây, cáp điện (có bọc cách điện).

Hệ thống thang cáp được dùng trong hệ thống dây, cáp điện trong các tòa nhà, xưởng sản xuất, chung cư...

Hệ thống thang cáp dùng để lắp đặt và bảo vệ các loại dây cáp phân phối điện hoặc dây cáp tín hiệu truyền thông.

Hệ thống thang cáp áp dụng cho việc quản lý cáp trong xây dựng thương mại và công nghiệp. Chúng đặc biệt hữu ích trong trường hợp thay đổi một hệ thống dây điện, vì dây cáp mới có thể được cài đặt bằng cách đặt chúng trong thang cáp thay vì lắp đặt thông qua một đường ống.

Vật liệu thường dùng làm thang cáp bao gồm: Thép sơn tĩnh điện, thép tấm mạ kẽm, thép mạ kẽm nhúng nóng, thép không rỉ (Inox) hoặc hợp kim nhôm

Kích thước thang cáp:

• Chiều rộng phổ biến: 100 ÷ 1000mm
• Chiều cao phổ biến: 50 ÷ 200mm
• Chiều dài phổ biến: 2440mm, 2500mm hoặc 3000mm
• Độ dày vật liệu phổ biến: 1.0mm, 1.2mm, 1.5mm, 2.0mm và 2.5mm
• Màu sắc phổ biến: Trắng, kem, xám, cam hoặc màu của vật liệu

Dưới đây là một số kích thước thang cáp thông dụng (các quy cách khác theo yêu cầu của khách hàng):

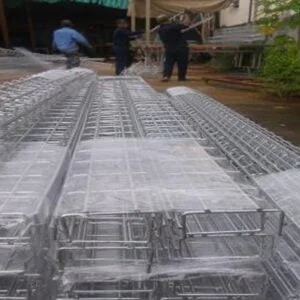

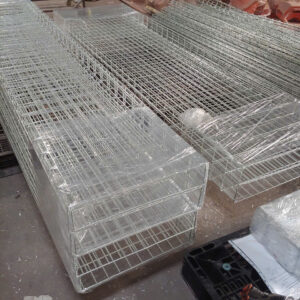

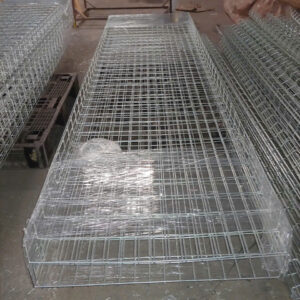

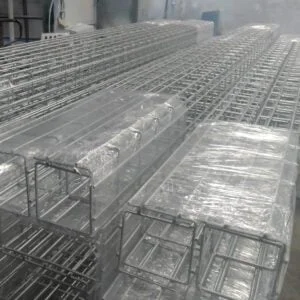

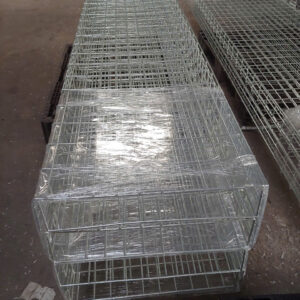

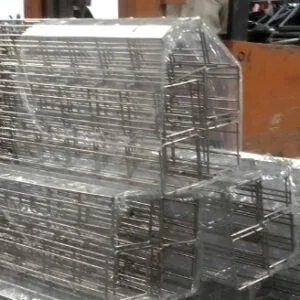

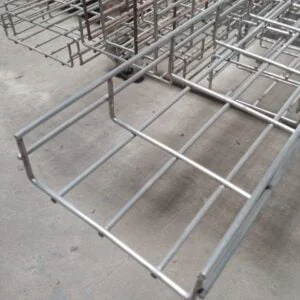

Máng lưới là gì?

• Máng cáp dạng lưới hay còn gọi là máng lưới tên tiếng anh là "wire mesh cable tray" hoặc "baracket cable tray" có ưu điểm là nhẹ, dễ dàng và linh hoạt trong việc lắp đặt.
• Được chế tạo từ sợi thép có cơ tính cao, hàn thành lưới sau đó uốn thành hình dạng phù hợp. Thích hợp cho việc đỡ cáp với giá thành thấp.
• Vật liệu: Thép nhúng kẽm nóng, thép không rỉ (inox).
• Đường kính lưới thép: 5.0mm.
• Chiều cao: 50mm, 100mm
• Chiều rộng: 50mm, 100mm, 200mm, 250mm, 300mm, 400mm, 500mm, 600mm
• Chiều dài: 3000mm
• Các kích thước khác theo yêu cầu khách hàng.

Dưới đây là một số kích thước máng lưới thông dụng (các quy cách khác theo yêu cầu của khách hàng):

Tủ điện là gì?

Vỏ tủ điện tên tiếng Anh là "electrical enclosure" hoặc "electrical box", là bộ phận dùng để lắp đặt, bảo vệ các thiết bị điện như thiết bị đóng cắt, tụ bù, thiết bị điều khiển điện, thiết bị đo lường điện...

Vật liệu thường dùng làm vỏ tủ điện bao gồm: Thép sơn tĩnh điện, thép không rỉ (Inox), hợp kim nhôm hoặc composite

Kích thước vỏ tủ điện:

• Chiều rộng phổ biến: 200 ÷ 800mm có thể mở rộng bằng việc ghép nhiều module.
• Chiều cao phổ biến: 200 ÷ 2300mm
• Chiều sâu phổ biến: 120 ÷ 1000mm
• Độ dày vật liệu phổ biến: 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm
• Màu sắc phổ biến: Kem, xám, cam hoặc màu của vật liệu

Dưới đây là một số kích thước tủ điện, tủ treo tường thông dụng (các quy cách khác theo yêu cầu của khách hàng):

Không mái che. Chiều cao tủ = chiều cao danh nghĩa(H). Ví dụ: Tủ điện 600x400x210 Chiều cao tủ = 600mm

Mái che kiểu nghiên về sau (/) hoặc trước (\). Chiều cao tủ = chiều cao danh nghĩa(H) + 50mm. Ví dụ: 600x400x210x1.2 có mái che dạng nghiên Chiều cao tủ = 650mm

Mái che kiểu mái nhà (/\). Chiều cao tủ = chiều cao danh nghĩa(H) + 50mm. Ví dụ: Tủ điện 600x400x210x1.5 có mái che dạng mái nhà Chiều cao tủ = 650mm

Ghi chú:

Tủ chỉ một lớp cửa (không bao gồm mặt nạ / cửa phụ / mặt che thiết bị). Tủ có 2 lớp cửa theo yêu cầu vui lòng ghi rõ: 2 lớp cửa khi gửi yêu cầu

Tủ có panel (tấm lắp thiết bị) cố định. Tủ có panel di động theo yêu cầu vui lòng ghi rõ: panel di động khi gửi yêu cầu

Thông tin yêu cầu: Tên sản phẩm x Độ dày T + Vật liệu, hoàn thiện. Ví dụ: Tủ điện 800x600x250x1.5 Sơn tĩnh điện màu kem nhăn / Inox (2 lớp cửa, panel di động...)

Tủ điện lắp thiết bị

Tủ điện lắp thiết bị là một thành phần của hệ thống cung cấp điện để chia nguồn cấp điện thành các mạch phụ, đồng thời cung cấp bộ ngắt mạch cho mỗi mạch trong một vỏ bọc chung. Thông thường, cáp chính đi vào tủ điện lắp thiết bị qua một công tắc chính như là ACB, MCCB, MCB...sau đó thông qua các cầu dao được phân phối trong các mạch phụ như đèn và phích cắm; một hoặc nhiều thiết bị dòng dư (RCD), thiết bị ngắt dòng dư có bảo vệ quá dòng (RCBO). Các thiết bị đóng ngắt từ (Contactor), thiết bị đo lường và tụ bù cũng có thể được kết hợp. Chúng có thể được gọi với các tên khác nhau tuỳ vào chức năng chính.

Các loại tủ điện thông dụng

Tuỳ vào chức năng chính của tủ điện mà thông thường người ta hay phân ra các loại tủ điện thông dụng như sau:

Tủ MSB (Main SwitchBoard): Tủ điện chính cần thiết cho việc cung cấp và phân phối lại nguồn điện. Tủ MSB bảo vệ mạng khỏi sự gia tăng dòng điện (quá tải), ngắn mạch và rò rỉ dòng điện. Thiết bị được gắn trong tủ MSB như một khối chức năng trong bảng, được kết nối với nhau bằng các tiếp điểm cơ khí và kết nối điện.

Tủ DB (Distribution Board): Tủ phân phối không chỉ là một vỏ bọc đơn thuần mà là một hệ thống tổng thể có các liên kết trung tính, bộ chống rò rỉ đất và dây kết nối với mục đích duy nhất là phân phối điện thích hợp

Tủ ATS (Automatic Transfer Switch): Tủ chuyển nguồn là tủ có công tắc điện chuyển tải giữa hai nguồn. Một số công tắc chuyển có thể là thủ công, trong khi những công tắc khác tự động và kích hoạt khi một trong các nguồn bị mất hoặc có điện. Công tắc chuyển tự động (ATS) thường được lắp đặt tại nơi đặt máy phát điện dự phòng, để máy phát điện có thể cung cấp điện tạm thời nếu nguồn điện bị hỏng.

Tủ bù công suất phản kháng: là sự kết hợp của nhiều tụ điện có dung lượng tương tự được ghép song song hoặc nối tiếp với nhau để thu năng lượng điện. Bộ tụ được sử dụng để nâng cao hệ số công suất hay sửa lỗi trễ hoặc lệch pha trong nguồn điện xoay chiều. Một khía cạnh quan trọng của hệ thống tụ bù là cung cấp và hiệu chỉnh hệ số công suất chính xác. Thiết bị hiệu chỉnh hệ số công suất có các cài đặt hoạt động khác nhau tùy thuộc vào vị trí chúng được lắp đặt. Độ ẩm, thời gian, sóng hài và nhiệt độ thay đổi hiệu chỉnh hệ số công suất của các khối tụ điện. Các tụ điện đã lắp đặt sẵn, nếu không được kiểm tra hoặc không bị hỏng trong thời gian cụ thể, sẽ không thể hoạt động ở mức tốt nhất của chúng. Theo thời gian, hoạt động của tụ điện có thể yếu đi, làm giảm hệ số công suất của hệ thống điện, dẫn đến suy giảm hệ số công suất.
