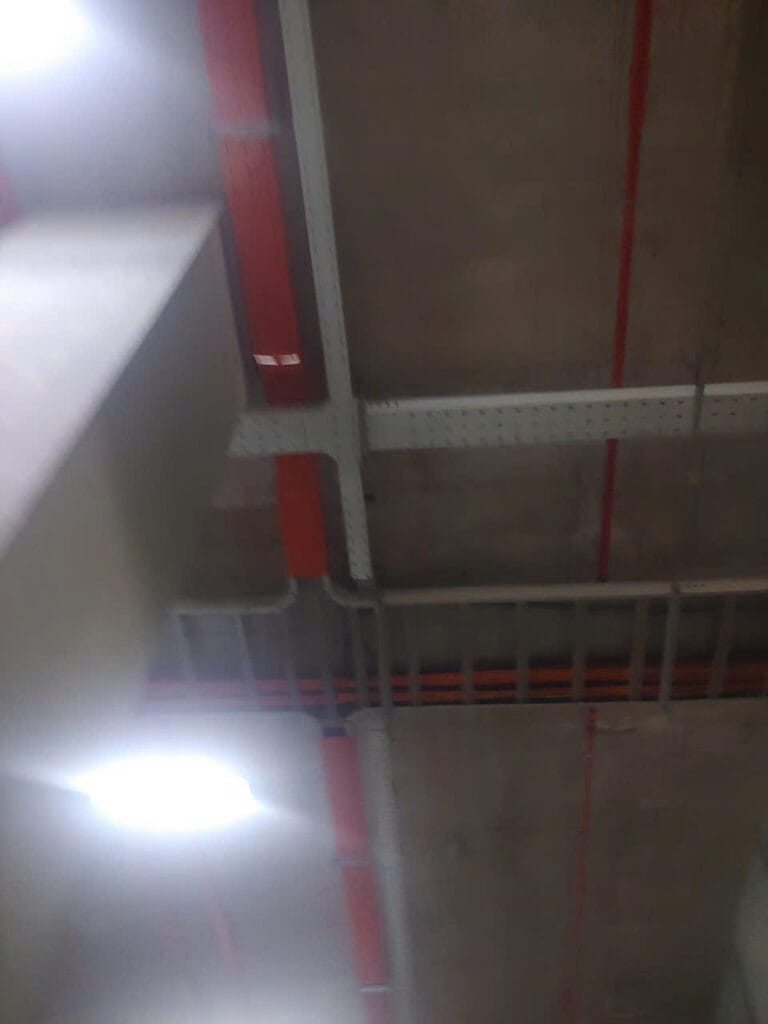

Hệ thống thang máng cáp trung tâm thương mại là một phần không thể thiếu của hệ thống cơ điện (M&E) trong bất kỳ công trình hiện đại nào. Nó đóng vai trò quan trọng trong việc quản lý, bảo vệ và sắp xếp các loại dây cáp điện, cáp mạng, và cáp tín hiệu, đảm bảo an toàn, thẩm mỹ và hiệu quả vận hành cho toàn bộ tòa nhà.
Chức năng và vai trò chính
Trong một trung tâm thương mại với mật độ dây cáp cực lớn, hệ thống thang máng cáp mang lại nhiều lợi ích vượt trội:
- Bảo vệ an toàn: Thang máng cáp giúp bảo vệ dây dẫn khỏi các tác động bên ngoài như va đập, bụi bẩn, ẩm ướt, và côn trùng, giảm thiểu nguy cơ chập cháy, rò rỉ điện.
- Quản lý gọn gàng: Sắp xếp hàng trăm, thậm chí hàng nghìn mét dây cáp một cách khoa học, ngăn nắp. Điều này giúp dễ dàng kiểm soát, bảo trì, sửa chữa hoặc thêm mới dây cáp khi cần.
- Tăng tính thẩm mỹ: Thay vì để các bó dây cáp lộn xộn gây mất mỹ quan, thang máng cáp được lắp đặt gọn gàng trên trần hoặc tường, tạo nên không gian chuyên nghiệp và hiện đại.
- Tản nhiệt hiệu quả: Đối với các khu vực có nhiều dây cáp tải nặng, thang cáp (dạng bậc) với thiết kế hở giúp không khí lưu thông, tản nhiệt tốt, tránh quá tải và tăng tuổi thọ cho cáp.
Phân loại và cấu tạo
Hệ thống thang máng cáp thường bao gồm hai loại chính:
- Thang cáp (Cable Ladder):
- Cấu tạo: Dạng bậc thang, gồm hai thanh ray chạy dọc và các thanh ngang.
- Ưu điểm: Tản nhiệt rất tốt, chịu tải trọng lớn, phù hợp cho việc dẫn các loại cáp điện có tiết diện lớn, cáp tải nặng.

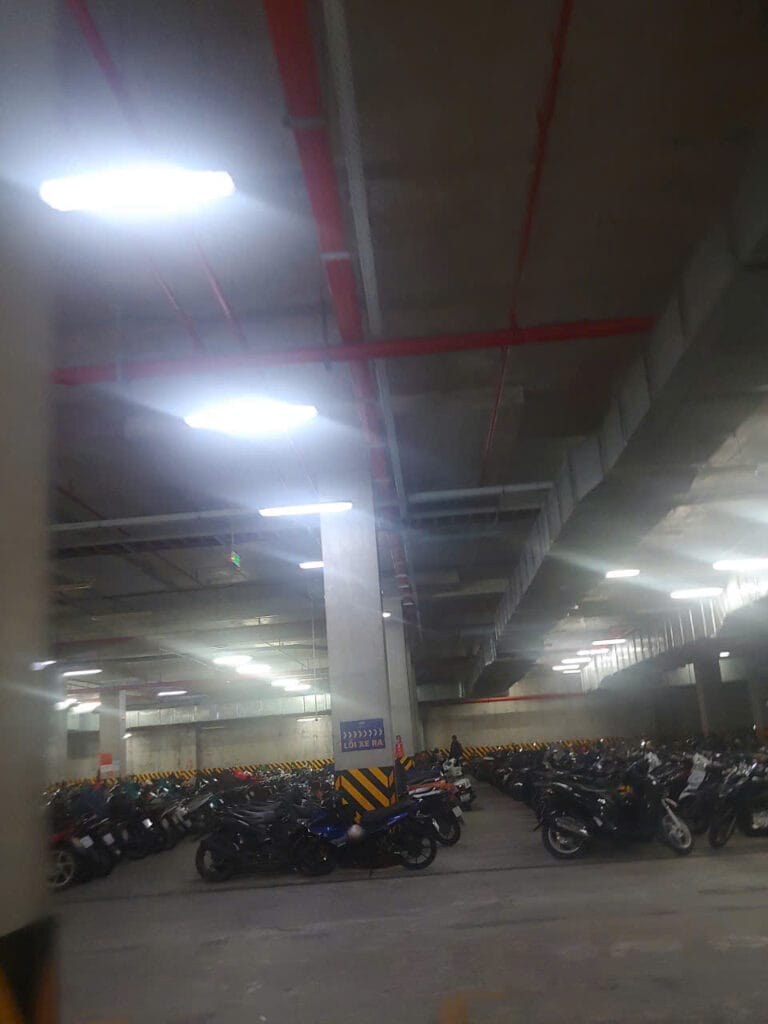

- Ứng dụng: Thường được sử dụng trong các khu vực kỹ thuật, phòng máy, tầng hầm hoặc trên trần nhà, nơi cần độ bền cao và khả năng chịu lực tốt.
- Máng cáp (Cable Tray):
- Cấu tạo: Dạng hộp kín hoặc có lỗ, có nắp đậy.
- Ưu điểm: Bảo vệ dây cáp khỏi bụi, nước, côn trùng và các tác động cơ học.
- Ứng dụng: Phù hợp với các khu vực cần tính thẩm mỹ cao như hành lang, khu vực công cộng, hoặc những nơi yêu cầu độ che chắn tối đa.
Ngoài ra, hệ thống còn đi kèm nhiều phụ kiện quan trọng như co nối, co chữ T, co chữ L, giá đỡ, thanh ty ren, nắp đậy, và bulong để lắp đặt hoàn chỉnh theo từng tuyến cáp.
Tiêu chuẩn lắp đặt tại trung tâm thương mại
Để đảm bảo an toàn và hiệu quả, việc lắp đặt thang máng cáp trong trung tâm thương mại cần tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt:
- Bố trí khoa học: Cần có bản vẽ thiết kế chi tiết để xác định lộ trình đi dây, phân tách các tuyến cáp trung thế, hạ thế, cáp tín hiệu và cáp mạng. Tuyến cáp trung áp phải được đặt cách xa cáp hạ áp ít nhất 500mm.
- Vật liệu và kỹ thuật: Sử dụng vật liệu có độ bền cao như thép mạ kẽm nhúng nóng, thép sơn tĩnh điện, hoặc inox. Các mối nối phải chắc chắn, có hệ thống tiếp địa để chống rò rỉ điện.
- Khoảng cách lắp đặt: Giá đỡ phải được cố định chắc chắn vào trần hoặc tường, với khoảng cách tối đa 1.5 – 3m tùy thuộc vào tải trọng cáp. Cáp cần được cố định vào máng bằng dây thít nhựa sau mỗi khoảng cách nhất định để không bị xê dịch.
