Máng cáp mạ kẽm nhúng nóng là máng cáp bằng thép được gia công hoàn thiện trước, sau đó xử lý bề mặt và nhúng trong bể kẽm nóng chảy để tạo lớp phủ bảo vệ. Sản phẩm thường được cân nhắc cho tuyến cáp ngoài trời, khu vực có độ ẩm cao và những công trình cần khả năng chống ăn mòn tốt hơn so với các phương án hoàn thiện bề mặt thông dụng.
Tại The Sun, máng cáp được sản xuất theo kích thước, độ dày, kết cấu và yêu cầu lớp mạ của từng dự án. Việc lựa chọn vật liệu cần dựa trên môi trường lắp đặt, tải cáp, khoảng cách giá đỡ, tuổi thọ thiết kế và tiêu chuẩn nghiệm thu, thay vì chỉ dựa vào tên gọi “mạ kẽm nhúng nóng”.
1. Máng cáp mạ kẽm nhúng nóng là gì?
Máng cáp mạ kẽm nhúng nóng là dạng máng cáp kín, thường gồm thân máng, nắp, mối nối và hệ phụ kiện chuyển hướng. Sau khi cắt, đột, chấn và hoàn thiện các chi tiết cơ khí, sản phẩm được làm sạch rồi nhúng vào bể kẽm nóng chảy theo quy trình mạ phù hợp.
Trong quá trình nhúng, kẽm phản ứng với bề mặt thép và hình thành hệ lớp phủ kẽm – sắt. Vì công đoạn mạ được thực hiện sau gia công, lớp phủ có thể bảo vệ cả bề mặt, mép và các khu vực đã được tạo hình. Chất lượng thực tế còn phụ thuộc vào thép nền, thiết kế chi tiết, công tác làm sạch, quy trình mạ và yêu cầu nghiệm thu.
Khác gì với máng cáp tôn tráng kẽm?
Tôn tráng kẽm được phủ kẽm ở dạng cuộn hoặc tấm trước khi cắt, đột và chấn thành máng. Với mạ kẽm nhúng nóng, chi tiết thép được gia công thành hình trước rồi mới mạ. Sự khác nhau về trình tự sản xuất ảnh hưởng đến lớp bảo vệ tại mép cắt, lỗ gia công, mối hàn và bề mặt hoàn thiện.
2. Vì sao lớp mạ kẽm giúp bảo vệ thép?
Lớp mạ tạo một hàng rào ngăn cách thép nền với môi trường. Trong điều kiện phù hợp, các sản phẩm ăn mòn của kẽm hình thành trên bề mặt còn góp phần làm chậm quá trình ăn mòn tiếp theo.
Kẽm cũng có khả năng bảo vệ điện hóa cho thép tại những vị trí lớp phủ bị tổn thương ở mức độ phù hợp. Khi thép và kẽm cùng tiếp xúc với môi trường điện ly, kẽm có xu hướng bị ăn mòn ưu tiên hơn thép. Tuy nhiên, khả năng bảo vệ không phải là vô hạn và phụ thuộc mạnh vào chiều dày lớp mạ, độ ẩm, chloride, hóa chất, thời gian tiếp xúc và điều kiện vận hành.
3. Công trình nào nên dùng máng cáp mạ kẽm nhúng nóng?
- Tuyến cáp ngoài trời: khu vực chịu mưa, nắng và độ ẩm thay đổi.
- Nhà máy và khu công nghiệp: tuyến cáp giữa các phân xưởng, khu kỹ thuật hoặc khu vực bán ngoài trời.
- Trạm điện và hạ tầng kỹ thuật: nơi yêu cầu hệ thống đỡ cáp bền và thuận tiện kiểm tra.
- Khu vực ẩm hoặc có nguy cơ ăn mòn: cần đánh giá cụ thể tác nhân môi trường trước khi chọn lớp mạ.
- Công trình ven biển: có thể xem xét sử dụng, nhưng phải đánh giá nồng độ chloride, khoảng cách tới biển, cấp ăn mòn và tuổi thọ yêu cầu.
Trong môi trường hóa chất đặc biệt, chế biến thực phẩm, yêu cầu vệ sinh cao hoặc vùng biển có mức ăn mòn nghiêm trọng, mạ kẽm nhúng nóng chưa chắc là lựa chọn tối ưu. Khi đó cần so sánh thêm inox, ZAM hoặc hệ vật liệu và lớp phủ chuyên dụng.
4. Cấu tạo và hệ phụ kiện đồng bộ
- Thân máng: chứa và bảo vệ tuyến cáp.
- Nắp máng: hạn chế bụi, nước và tác động cơ học từ phía trên tùy thiết kế.
- Mối nối: liên kết các đoạn máng thành tuyến liên tục.
- Phụ kiện: co ngang, co lên, co xuống, chữ T, chữ thập, giảm và các chi tiết chuyển hướng.
- Hệ treo đỡ: thanh chống, tay đỡ, ty ren và chi tiết liên kết theo thiết kế tải trọng.
Để hạn chế phải cắt hoặc khoan bổ sung sau mạ, bản vẽ nên xác định trước vị trí lỗ, kiểu nối, hướng chuyển tuyến và phụ kiện. Những vị trí gia công phát sinh tại công trường cần có biện pháp bảo vệ bề mặt phù hợp.
5. Thông số kỹ thuật tham khảo
| Thông số | Quy cách tham khảo |
|---|---|
| Tên sản phẩm | Máng cáp mạ kẽm nhúng nóng |
| Dạng sản phẩm | Máng kín, có thể sử dụng nắp |
| Vật liệu nền | Thép tấm |
| Xử lý bề mặt | Mạ kẽm nhúng nóng sau gia công |
| Chiều dài | Theo quy cách sản xuất và yêu cầu vận chuyển |
| Chiều rộng W | Theo thiết kế tuyến cáp |
| Chiều cao H | Theo thiết kế tuyến cáp |
| Độ dày thép T | Từ 1,2 mm; 1,2 mm chỉ dùng khi W < 200 mm; đa số quy cách dùng từ 1,5 mm trở lên |
| Lớp mạ | Theo tiêu chuẩn hoặc yêu cầu nghiệm thu đã thống nhất |
| Phụ kiện | Co, T, chữ thập, giảm, nối và phụ kiện đồng bộ |
| Gia công | Theo quy cách hoặc bản vẽ dự án |
Kích thước thường gặp
Các quy cách 100 × 50, 200 × 100, 300 × 100 và 400 × 100 mm thường được sử dụng. The Sun có thể gia công kích thước khác theo bản vẽ. Kích thước cuối cùng cần dựa trên số lượng và đường kính cáp, bán kính uốn, tỷ lệ lấp đầy, dự phòng mở rộng và không gian lắp đặt.
6. Chọn độ dày máng và khoảng cách giá đỡ
Máng cáp mạ kẽm nhúng nóng phải sử dụng thép dày từ 1,2 mm trở lên. Độ dày 1,2 mm chỉ dùng cho máng có chiều rộng W < 200 mm; đa số quy cách sử dụng độ dày từ 1,5 mm trở lên. Ngoài chiều rộng máng, cần xem xét đồng thời tổng khối lượng cáp, chiều dài nhịp đỡ, kiểu giá đỡ, tuyến ngang hay đứng, tải trọng bổ sung, điều kiện vận chuyển và khả năng mở rộng trong tương lai.
- Máng có W ≥ 200 mm không dùng độ dày 1,2 mm; cần chọn từ 1,5 mm trở lên và kiểm tra theo tải trọng.
- Máng rộng và tải cáp lớn thường cần độ cứng cao hơn.
- Khoảng cách giá đỡ tăng sẽ làm yêu cầu chịu uốn tăng.
- Chi tiết có hình dạng bất lợi cho quá trình nhúng cần được thiết kế lỗ thoát và thông khí phù hợp.
- Yêu cầu về biến dạng sau mạ nên được thống nhất trước khi sản xuất.
7. Độ dày lớp mạ có quan trọng không?
Có. Độ dày lớp mạ là một trong các yếu tố ảnh hưởng đến lượng kẽm có sẵn để bảo vệ thép. Tuy nhiên, không nên áp một con số duy nhất cho mọi sản phẩm. Yêu cầu lớp mạ có thể thay đổi theo chiều dày thép nền, tiêu chuẩn áp dụng, thành phần thép, kích thước chi tiết, điều kiện bề mặt và môi trường sử dụng.
Với dự án có yêu cầu kiểm soát nghiêm ngặt, hồ sơ đặt hàng nên nêu rõ tiêu chuẩn mạ, phương pháp đo, vị trí đo, mức nghiệm thu và loại chứng từ cần cung cấp. Cách ghi này chính xác hơn các mô tả chung như “mạ dày” hoặc “chống gỉ tuyệt đối”.

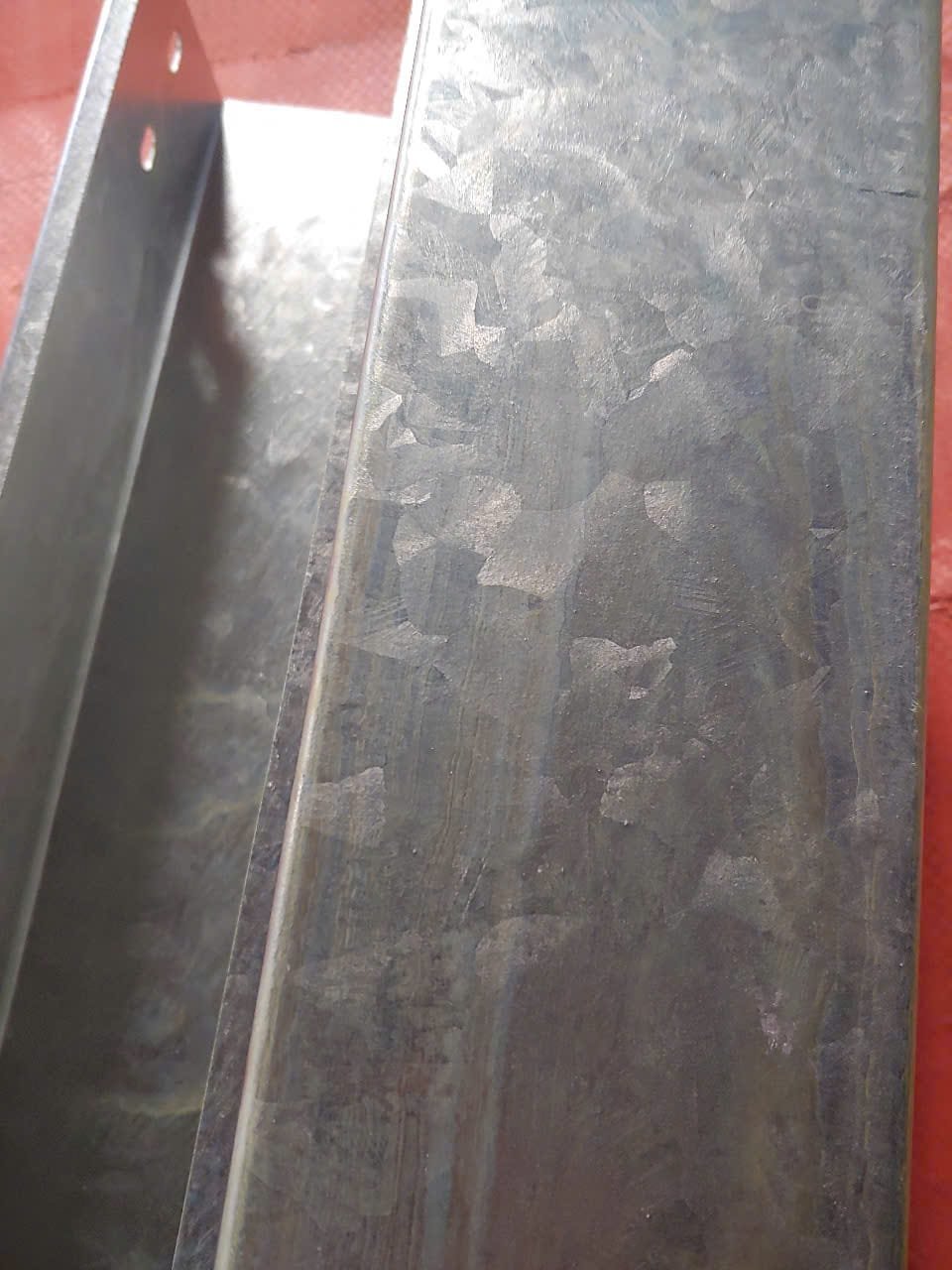

8. Bề mặt sau mạ có cần đồng nhất tuyệt đối?
Bề mặt mạ kẽm nhúng nóng có thể khác nhau về màu xám, độ bóng hoặc cấu trúc tinh thể. Sự khác biệt có thể liên quan đến thành phần thép, tình trạng bề mặt, phản ứng giữa thép và kẽm, điều kiện bể mạ, tốc độ nhúng – rút và quá trình làm nguội.
Do đó, không nên đánh giá chất lượng chỉ bằng màu sắc. Tiêu chí nghiệm thu cần dựa trên tiêu chuẩn áp dụng, độ phủ, chiều dày lớp mạ, khu vực khuyết tật và khả năng lắp ghép của sản phẩm.

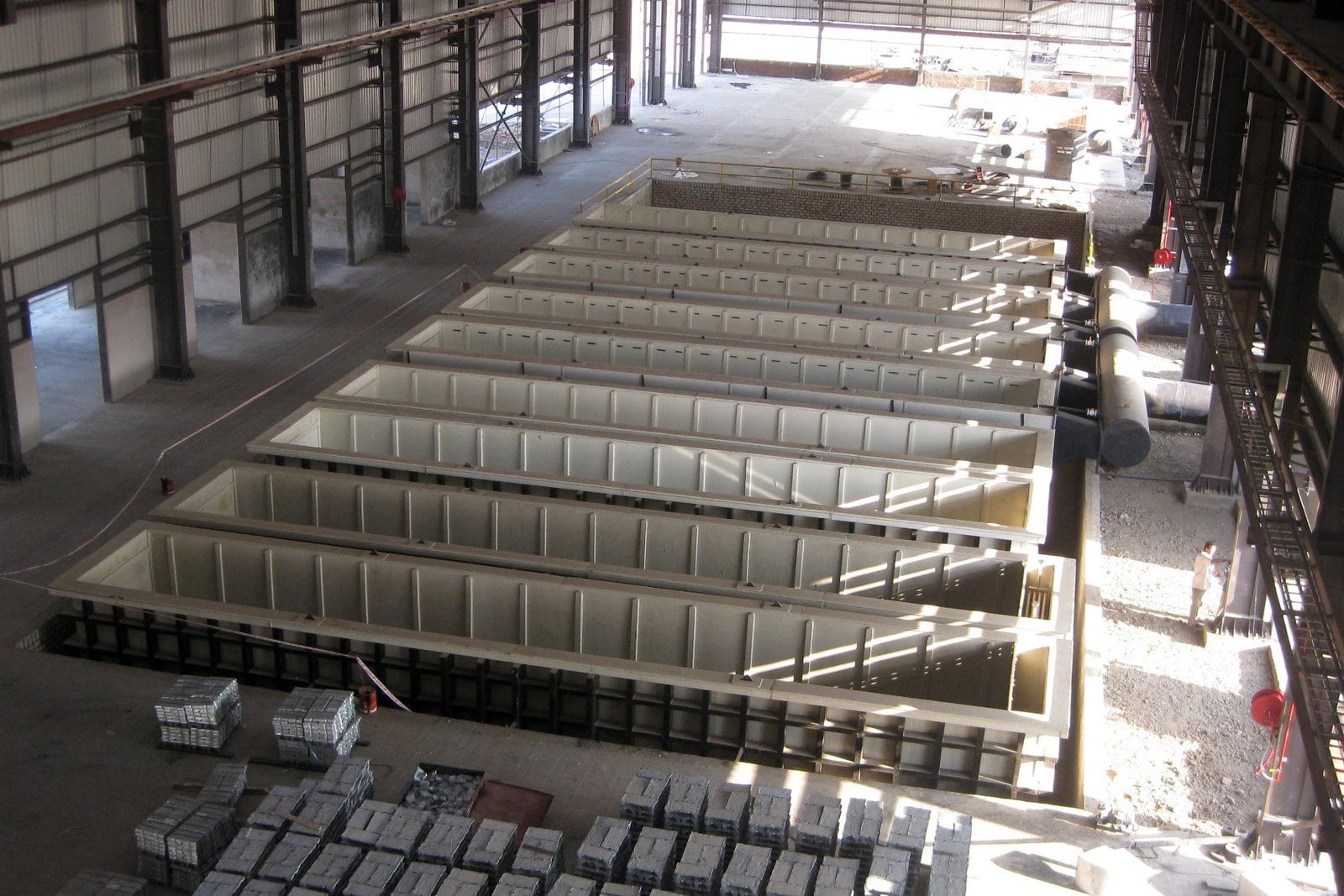

9. Quy trình sản xuất tại The Sun
Cắt thép → Đột/cắt theo quy cách → Chấn tạo hình → Gia công hoàn thiện → Kiểm tra trước mạ → Làm sạch bề mặt → Mạ kẽm nhúng nóng → Làm nguội → Kiểm tra → Đóng gói.
Trình tự gia công trước mạ giúp các mép cắt, lỗ và chi tiết tạo hình được xử lý trong cùng công đoạn mạ. Thiết kế sản phẩm phải phù hợp với quá trình nhúng, thoát kẽm và làm nguội để hạn chế đọng kẽm hoặc biến dạng.
10. Kiểm tra chất lượng sản phẩm
Kiểm tra phần cơ khí
- Chiều rộng, chiều cao, chiều dài và độ dày thép.
- Vị trí lỗ, hình dạng sau gia công và khả năng lắp ghép.
- Độ thẳng, độ biến dạng và sự đồng bộ với phụ kiện.
Kiểm tra lớp mạ
- Ngoại quan và mức độ bao phủ.
- Chiều dày lớp mạ theo yêu cầu dự án.
- Các vị trí đọng kẽm, cạnh sắc hoặc dấu hiệu bất thường.
- Hồ sơ kiểm tra hoặc chứng từ khi đã được thỏa thuận trong đơn hàng.
11. Lưu ý khi vận chuyển và lắp đặt
- Hạn chế va đập mạnh làm biến dạng máng hoặc tổn thương lớp mạ.
- Không kéo lê sản phẩm trên nền cứng.
- Xử lý phù hợp các vị trí phải cắt hoặc khoan thêm tại công trường.
- Dùng hệ sơn tương thích và chuẩn bị bề mặt đúng quy trình nếu cần sơn trên nền kẽm.
- Không để nước hoặc hóa chất đọng lâu trong máng do bố trí tuyến và thoát nước không phù hợp.
12. So sánh với các vật liệu máng cáp khác
| Loại máng cáp | Đặc điểm nổi bật | Môi trường thường phù hợp |
|---|---|---|
| Sơn tĩnh điện | Nhiều màu, bề mặt hoàn thiện đẹp | Trong nhà, môi trường tương đối ổn định |
| Tôn tráng kẽm | Dễ gia công, chi phí hợp lý | Trong nhà và môi trường phù hợp |
| Mạ kẽm nhúng nóng | Mạ sau gia công, khả năng chống ăn mòn tốt | Ngoài trời, khu vực ẩm; cần đánh giá cấp ăn mòn |
| Inox 304/316 | Khả năng chống ăn mòn cao, dễ vệ sinh | Thực phẩm, hóa chất và môi trường yêu cầu cao |
| ZAM | Lớp phủ hợp kim có khả năng chống ăn mòn tốt | Tùy cấp vật liệu và môi trường dự án |
Xem thêm trang tổng quan Máng Cáp, Máng Cáp Tôn Tráng Kẽm và Máng Cáp Sơn Tĩnh Điện để lựa chọn vật liệu theo môi trường sử dụng.
13. Báo giá máng cáp mạ kẽm nhúng nóng
Giá sản phẩm phụ thuộc vào kích thước W × H, độ dày thép, chiều dài, kết cấu, số lượng, yêu cầu lớp mạ, phụ kiện, hồ sơ kiểm tra và địa điểm giao hàng. Chi phí mạ còn liên quan đến khối lượng, hình dạng chi tiết và yêu cầu nghiệm thu nên không thể áp một tỷ lệ cố định cho mọi đơn hàng.
Để nhận báo giá sát với nhu cầu, khách hàng nên cung cấp: kích thước + độ dày + số lượng + yêu cầu lớp mạ + phụ kiện + bản vẽ (nếu có).
14. The Sun sản xuất theo bản vẽ dự án
The Sun nhận sản xuất máng cáp, nắp và phụ kiện theo quy cách hoặc bản vẽ. Khách hàng có thể yêu cầu kích thước, độ dày, kết cấu, vị trí lỗ, kiểu nối, lớp mạ và hồ sơ chất lượng phù hợp với dự án. Việc thống nhất yêu cầu trước khi sản xuất giúp hạn chế gia công bổ sung sau khi sản phẩm đã hoàn thiện lớp mạ.
Bảng giá máng cáp mạ kẽm nhúng nóng tham khảo
Đơn giá tham khảo theo mét, chưa bao gồm VAT. Bảng dưới đây gồm giá thân máng không nắp và giá bộ máng có nắp. Giá áp dụng tham khảo tại xưởng The Sun và có thể thay đổi theo giá vật liệu, số lượng, bản vẽ, yêu cầu chiều dày thép và lớp mạ theo ASTM A123 tại thời điểm đặt hàng. Vui lòng liên hệ để xác nhận báo giá, vận chuyển và tiến độ.
| Quy cách (Rộng × Cao × Dày) | Giá không nắp (VNĐ/m) | Giá có nắp (VNĐ/m) |
|---|---|---|
| 60x40x1.5 | 85,000 | 130,000 |
| 60x40x2.0 | 111,000 | 170,000 |
| 50x50x1.5 | 90,000 | 130,000 |
| 50x50x2.0 | 117,000 | 169,000 |
| 100x50x1.5 | 116,000 | 182,000 |
| 100x50x2.0 | 152,000 | 238,000 |
| 200x50x1.5 | 168,000 | 285,000 |
| 200x50x2.0 | 220,000 | 374,000 |
| 100x100x1.5 | 168,000 | 234,000 |
| 100x100x2.0 | 220,000 | 306,000 |
| 200x100x1.5 | 220,000 | 337,000 |
| 200x100x2.0 | 288,000 | 442,000 |
| 300x100x1.5 | 273,000 | 442,000 |
| 300x100x2.0 | 356,000 | 577,000 |
| 400x100x2.0 | 425,000 | 714,000 |
Lưu ý: bảng chỉ liệt kê các quy cách phổ biến. The Sun nhận sản xuất theo kích thước và độ dày khác theo hồ sơ kỹ thuật.
15. Câu hỏi thường gặp
Máng cáp mạ kẽm nhúng nóng dùng ngoài trời được không?
Có thể. Đây là một ứng dụng phổ biến của sản phẩm. Tuy nhiên, cần đánh giá cấp ăn mòn, thời gian tiếp xúc ẩm, hóa chất và tuổi thọ thiết kế để xác định yêu cầu lớp mạ phù hợp.
Máng cáp mạ kẽm nhúng nóng có bị gỉ không?
Lớp kẽm giúp làm chậm quá trình ăn mòn và bảo vệ thép nền, nhưng không có vật liệu kim loại nào bền vô hạn trong mọi môi trường. Tuổi thọ phụ thuộc vào lớp mạ, môi trường và cách sử dụng.
Có thể dùng gần biển không?
Có thể xem xét, nhưng môi trường biển có chloride và mức ăn mòn cao. Cần xác định vị trí công trình, cấp ăn mòn và yêu cầu thiết kế; trong một số trường hợp có thể phải cân nhắc vật liệu khác.
Có thể sơn lên bề mặt mạ kẽm không?
Có thể, nếu bề mặt được chuẩn bị đúng và sử dụng hệ sơn tương thích với nền kẽm. Không nên sơn trực tiếp tùy tiện vì có thể làm giảm độ bám của lớp sơn.
The Sun có cung cấp hồ sơ chất lượng không?
Hồ sơ, chứng từ và yêu cầu kiểm tra cần được thống nhất theo từng đơn hàng hoặc dự án trước khi sản xuất.
16. Đặt sản xuất máng cáp mạ kẽm nhúng nóng
Gửi cho The Sun kích thước, độ dày, số lượng, yêu cầu lớp mạ và bản vẽ để được tư vấn cấu hình và báo giá theo công trình.
