Máng cáp tôn tráng kẽm là máng cáp được gia công từ thép tấm đã có lớp phủ kẽm trước khi cắt, đột và chấn tạo hình. Sản phẩm thường được sử dụng để chứa, bảo vệ và tổ chức tuyến cáp trong nhà xưởng, tòa nhà, kho và các khu kỹ thuật có môi trường tương đối khô ráo.
So với các phương án phải xử lý bề mặt sau gia công, tôn tráng kẽm giúp rút gọn quy trình sản xuất và có mức chi phí hợp lý. Tuy nhiên, khả năng chống ăn mòn thực tế còn phụ thuộc vào loại tôn, lượng lớp phủ, mép cắt, lỗ gia công và môi trường lắp đặt. Vì vậy, sản phẩm cần được lựa chọn đúng điều kiện sử dụng thay vì xem là giải pháp chung cho mọi công trình.
The Sun nhận sản xuất máng cáp tôn tráng kẽm theo kích thước, độ dày, kết cấu và bản vẽ của dự án, đồng bộ với nắp, mối nối và hệ phụ kiện chuyển hướng.

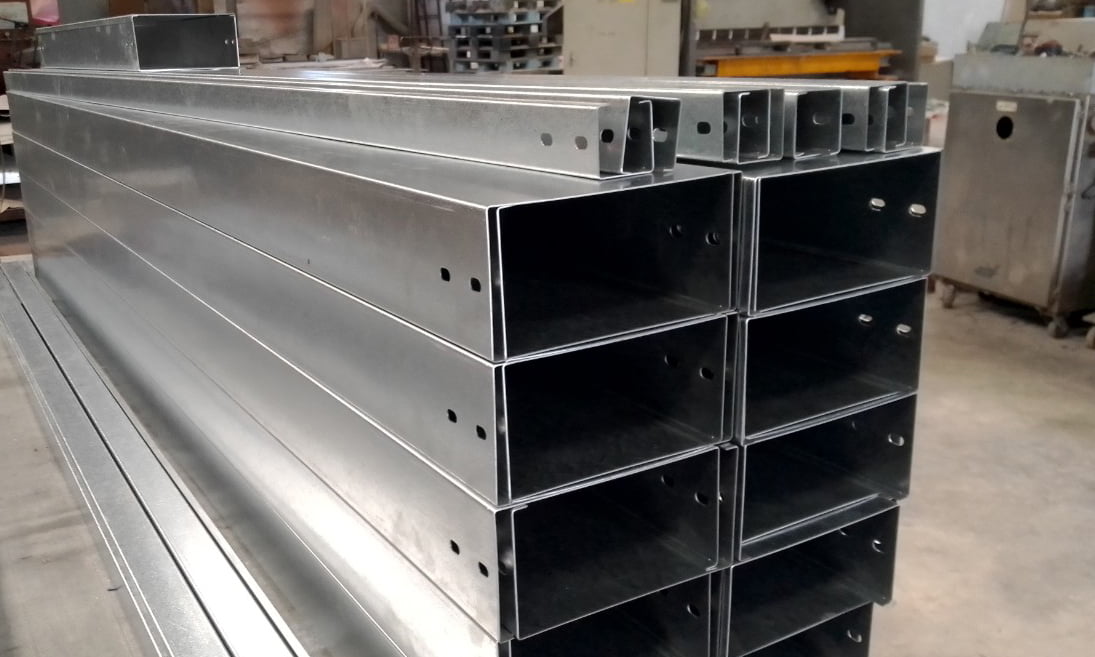

1. Máng cáp tôn tráng kẽm là gì?
Tôn tráng kẽm là thép tấm được phủ kẽm trên dây chuyền sản xuất trước khi đưa tới xưởng gia công. Từ vật liệu này, The Sun thực hiện cắt phôi, đột lỗ, chấn tạo hình và hoàn thiện thành thân máng, nắp máng cùng các phụ kiện.
Máng thường có dạng hộp kín và có thể sử dụng nắp để hạn chế bụi hoặc tác động cơ học từ phía trên. Hệ thống hoàn chỉnh gồm thân máng, nắp, mối nối, co ngang, co lên, co xuống, chữ T, chữ thập, giảm và các chi tiết treo đỡ theo thiết kế.
Điểm cần hiểu đúng về lớp kẽm
Lớp kẽm đã có trên bề mặt tấm thép trước khi gia công. Khi cắt hoặc đột, mép cắt và một số vị trí chịu tác động cơ khí không còn trạng thái lớp phủ giống bề mặt tấm ban đầu. Đây là khác biệt quan trọng so với mạ kẽm nhúng nóng, nơi chi tiết được mạ sau khi đã tạo hình.
2. Vì sao nhiều công trình chọn tôn tráng kẽm?
Chi phí hợp lý
Vật liệu đã có lớp phủ bề mặt nên không cần thực hiện thêm công đoạn sơn hoặc mạ nhúng nóng sau khi tạo hình. Điều này giúp tối ưu chi phí cho những dự án có môi trường lắp đặt phù hợp.
Tiến độ gia công thuận lợi
Phôi tôn có thể được cắt, đột và chấn trực tiếp theo quy cách. Tiến độ thực tế vẫn phụ thuộc vào vật tư, số lượng, mức độ phức tạp của phụ kiện và lịch sản xuất tại thời điểm đặt hàng.
Bề mặt kim loại đồng nhất
Bề mặt tôn tráng kẽm có màu kim loại đặc trưng, phù hợp với nhiều khu vực kỹ thuật trong nhà. Sản phẩm không cần lựa chọn màu sơn và dễ phối hợp với hệ giá đỡ kim loại.
Dễ gia công theo bản vẽ
The Sun có thể điều chỉnh chiều rộng, chiều cao, độ dày, vị trí lỗ và hệ phụ kiện theo tuyến cáp thực tế. Việc chốt bản vẽ trước sản xuất giúp các đoạn thẳng và phụ kiện lắp ghép đồng bộ hơn tại công trình.
3. Máng cáp tôn tráng kẽm phù hợp với công trình nào?
- Nhà xưởng có mái che: khu sản xuất và kho có độ ẩm được kiểm soát.
- Tòa nhà và trung tâm thương mại: trần kỹ thuật, tầng kỹ thuật, phòng điện và khu vực hậu cần.
- Văn phòng: tuyến cáp điện, điều khiển hoặc thông tin trong không gian kỹ thuật.
- Kho và công trình dân dụng: nơi cần gom cáp gọn, thuận tiện kiểm tra và mở rộng.
- Dự án cần tối ưu chi phí: khi môi trường không yêu cầu hệ chống ăn mòn cao hơn.
Sản phẩm không nên được mặc định sử dụng lâu dài ở vị trí ngoài trời, thường xuyên đọng nước, gần biển hoặc tiếp xúc hóa chất. Trong các trường hợp này, cần đánh giá thêm máng cáp mạ kẽm nhúng nóng, inox, ZAM hoặc hệ lớp phủ phù hợp với cấp ăn mòn của môi trường.
4. Cấu tạo máng cáp và phụ kiện
- Thân máng: chứa và bảo vệ tuyến cáp.
- Nắp máng: che phía trên, tùy yêu cầu thiết kế.
- Mối nối: liên kết các đoạn máng thành tuyến liên tục.

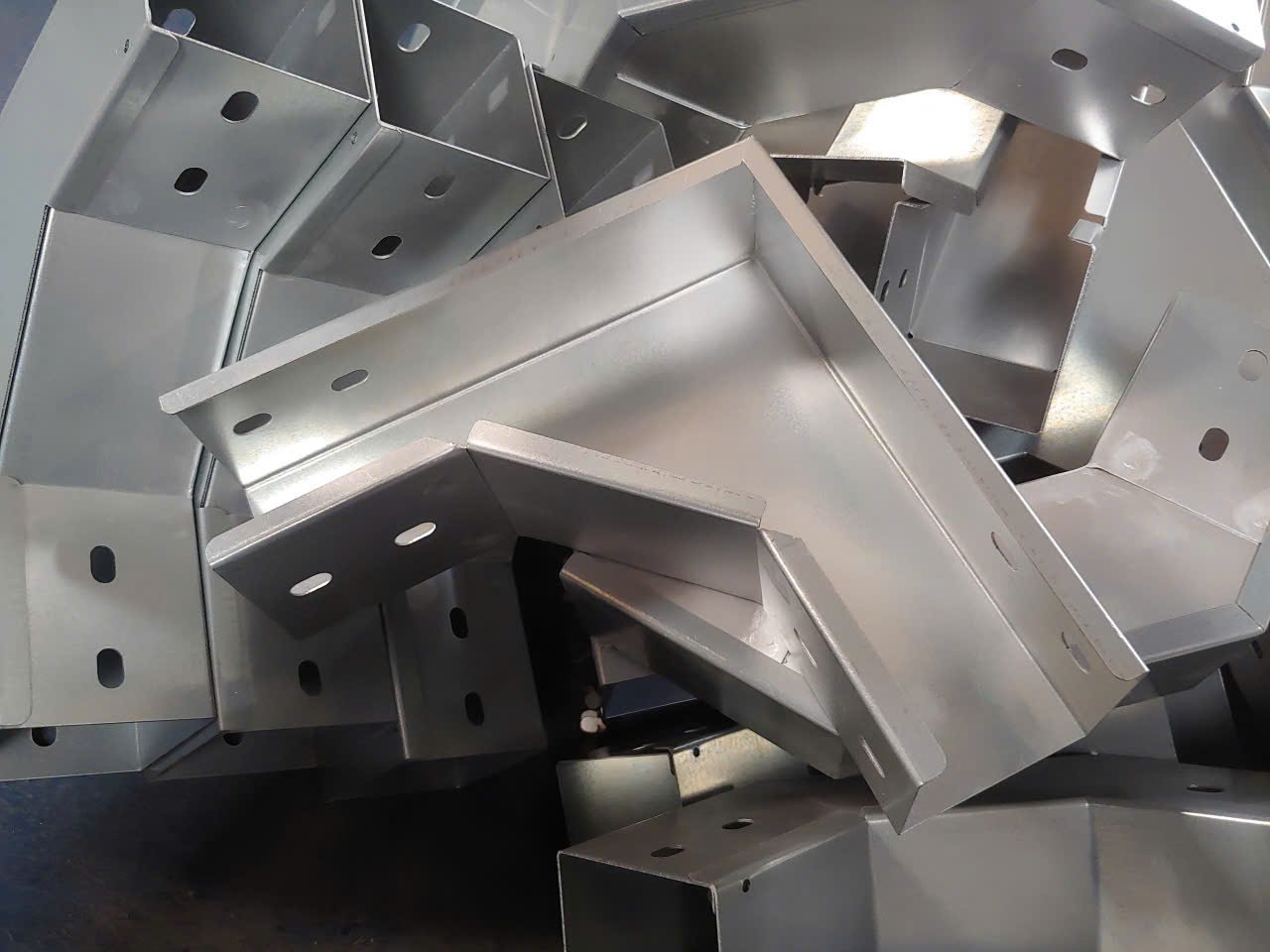

- Phụ kiện chuyển hướng: co ngang, co đứng, chữ T, chữ thập và giảm.
- Phụ kiện treo đỡ: tay đỡ, thanh chống, ty ren và chi tiết liên kết.
Phụ kiện nên được đặt đồng bộ với đoạn thẳng để hạn chế sai lệch kích thước và phải cắt sửa tại công trường. Khi bản vẽ có nhiều nhánh hoặc cao độ thay đổi, cần xác định rõ hướng phụ kiện và vị trí nối.
5. Thông số kỹ thuật tham khảo
| Thông số | Quy cách tham khảo |
|---|---|
| Tên sản phẩm | Máng cáp tôn tráng kẽm |
| Dạng sản phẩm | Máng kín, có thể sử dụng nắp |
| Vật liệu nền | Thép tấm tráng kẽm |
| Bề mặt | Lớp phủ kẽm có sẵn trên tấm thép |
| Chiều dài | Theo quy cách sản xuất và yêu cầu dự án |
| Chiều rộng W | Theo số lượng, kích thước và cách bố trí cáp |
| Chiều cao H | Theo thiết kế tuyến cáp |
| Độ dày T | Theo kích thước, tải trọng và khoảng cách giá đỡ |
| Nắp máng | Có hoặc không tùy thiết kế |
| Phụ kiện | Co, T, chữ thập, giảm, nối và phụ kiện treo đỡ |
| Gia công | Theo quy cách hoặc bản vẽ |
Kích thước thường gặp
Các quy cách 100 × 50, 200 × 50, 100 × 100, 200 × 100, 300 × 100 và 400 × 100 mm thường được sử dụng. Ngoài các kích thước phổ biến, The Sun có thể gia công theo bản vẽ. Kích thước cuối cùng cần tính đến số lượng cáp, đường kính cáp, bán kính uốn, tỷ lệ lấp đầy, dự phòng mở rộng và không gian treo lắp.
6. Chọn độ dày máng cáp như thế nào?
Độ dày không nên được chọn chỉ theo chiều rộng máng hoặc theo đơn giá thấp nhất. Cùng một kích thước, yêu cầu kết cấu có thể khác nhau tùy tải cáp và cách bố trí giá đỡ.
- Chiều rộng và chiều cao của máng.
- Tổng khối lượng cáp trên mỗi mét tuyến.
- Khoảng cách giữa các giá đỡ.
- Kiểu giá đỡ và phương lắp đặt ngang hoặc đứng.
- Tải trọng bổ sung trong quá trình thi công.
- Khả năng bổ sung cáp trong tương lai.
- Điều kiện vận chuyển và lắp đặt.
Với tuyến cáp lớn hoặc nhịp đỡ dài, cần xem xét đồng thời độ dày vật liệu và khoảng cách giá đỡ. Không nên tăng độ dày theo thói quen mà bỏ qua thiết kế hệ treo.
7. Lớp phủ kẽm trên tôn có tác dụng gì?
Lớp kẽm tạo hàng rào ngăn cách thép nền với môi trường. Trong điều kiện phù hợp, kẽm còn có khả năng bảo vệ điện hóa cho thép tại các tổn thương nhỏ của lớp phủ. Tuy nhiên, hiệu quả bảo vệ phụ thuộc vào lượng lớp phủ, điều kiện tiếp xúc ẩm, chloride, hóa chất và thời gian sử dụng.
Không nên mô tả tôn tráng kẽm là “không gỉ” hoặc phù hợp với mọi môi trường. Mép cắt, lỗ đột và vị trí gia công cần được xem xét kỹ hơn vì trạng thái bảo vệ có thể khác bề mặt nguyên tấm.
8. Những điểm cần lưu ý tại mép cắt và lỗ gia công
Khi tôn tráng kẽm được cắt hoặc đột, thép nền có thể lộ ra tại cạnh. Mức ảnh hưởng phụ thuộc vào độ dày vật liệu, lượng lớp phủ, kích thước vùng lộ và môi trường. Trong không gian trong nhà khô ráo, sản phẩm thường đáp ứng tốt khi được sản xuất và bảo quản phù hợp.
- Hạn chế cắt hoặc khoan bổ sung không cần thiết tại công trường.
- Loại bỏ ba via và cạnh sắc trước khi lắp cáp.
- Xem xét biện pháp bảo vệ bổ sung cho vị trí gia công phát sinh.
- Không để nước hoặc hóa chất đọng tại cạnh và mối nối.
9. Quy trình sản xuất tại The Sun
Kiểm tra vật liệu → Cắt phôi → Đột/cắt theo quy cách → Chấn tạo hình → Gia công phụ kiện → Kiểm tra → Làm sạch → Đóng gói.
Vì lớp phủ đã có trên phôi, quy trình cần hạn chế làm trầy xước bề mặt trong khi cắt, chấn, vận chuyển và xếp chồng. Các chi tiết được kiểm tra kích thước và khả năng lắp ghép trước khi đóng gói.
10. Kiểm tra chất lượng máng cáp
- Kích thước: chiều rộng, chiều cao, chiều dài, độ dày và vị trí lỗ.
- Hình dạng: độ thẳng, độ vuông, biến dạng và khả năng đóng nắp.
- Lắp ghép: sự tương thích giữa đoạn thẳng, mối nối và phụ kiện.
- Bề mặt: vết trầy, ba via, dấu hiệu bất thường và tình trạng mép cắt.

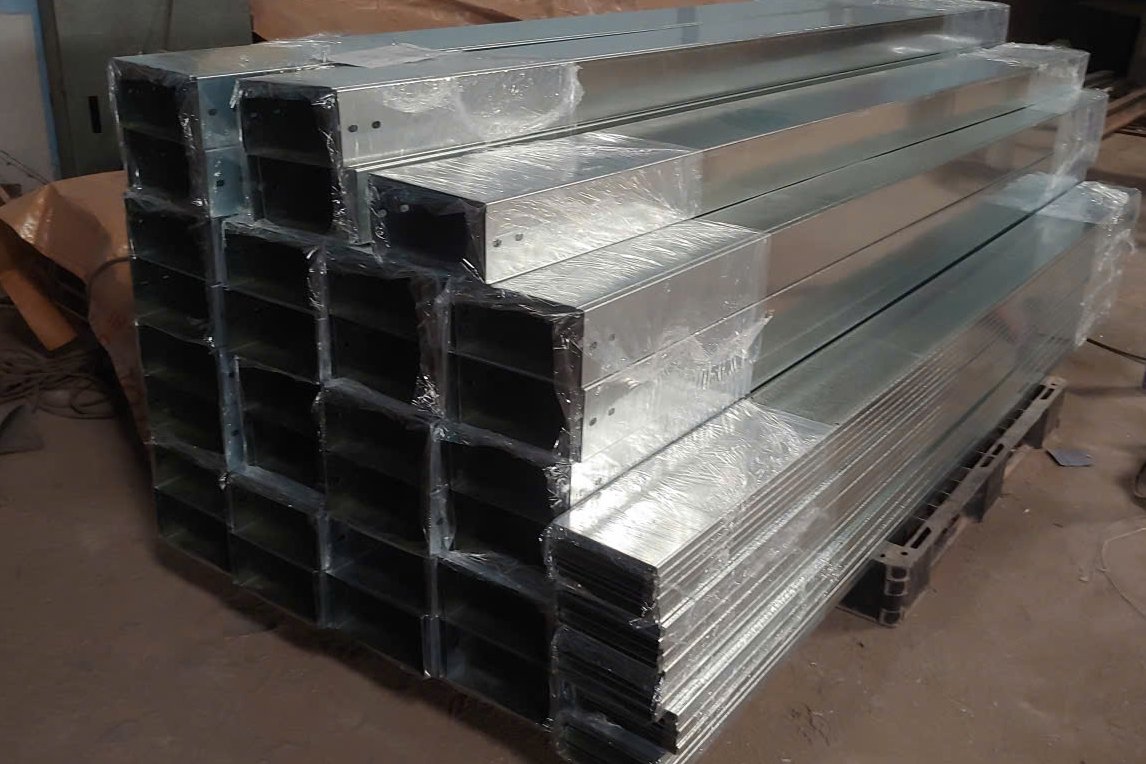

- Đóng gói: bảo vệ sản phẩm trong quá trình lưu kho và vận chuyển.
11. Vận chuyển, bảo quản và lắp đặt
- Bảo quản sản phẩm ở nơi khô, thông thoáng và tránh nước đọng giữa các lớp.
- Không kéo lê máng trên nền cứng hoặc để va đập gây biến dạng.
- Dùng giá đỡ đúng khoảng cách thiết kế và kiểm tra độ chắc chắn trước khi đặt cáp.
- Loại bỏ cạnh sắc, ba via tại khu vực tiếp xúc với cáp.
- Thực hiện liên kết đẳng thế, nối đất và yêu cầu điện theo thiết kế của công trình.
12. So sánh tôn tráng kẽm với các bề mặt khác
| Loại máng cáp | Đặc điểm chính | Môi trường thường phù hợp |
|---|---|---|
| Tôn tráng kẽm | Phôi có lớp kẽm sẵn, dễ gia công, chi phí hợp lý | Trong nhà, tương đối khô ráo |
| Sơn tĩnh điện | Nhiều màu, bề mặt hoàn thiện đồng nhất | Trong nhà, cần màu sắc hoặc thẩm mỹ |
| Mạ kẽm nhúng nóng | Mạ sau gia công, khả năng chống ăn mòn tốt | Ngoài trời hoặc khu vực ẩm; cần đánh giá môi trường |
| Inox 304/316 | Chống ăn mòn cao, dễ vệ sinh | Thực phẩm, hóa chất và môi trường yêu cầu cao |
| ZAM | Lớp phủ hợp kim có khả năng chống ăn mòn tốt | Tùy cấp vật liệu và điều kiện dự án |
Không có loại vật liệu tốt nhất cho mọi công trình. Lựa chọn cuối cùng nên dựa trên môi trường, tải trọng, tuổi thọ yêu cầu, thẩm mỹ, tiến độ và tổng ngân sách.
Xem thêm trang tổng quan Máng Cáp, Máng Cáp Sơn Tĩnh Điện và Máng Cáp Mạ Kẽm Nhúng Nóng.
13. Báo giá máng cáp tôn tráng kẽm
Giá sản phẩm phụ thuộc vào kích thước W × H, độ dày, chiều dài, loại vật liệu, số lượng, kết cấu, nắp máng, phụ kiện và địa điểm giao hàng. Giá thép và tình trạng vật tư tại thời điểm đặt hàng cũng có thể ảnh hưởng đến báo giá.
Để nhận báo giá sát nhu cầu, khách hàng nên cung cấp: kích thước + độ dày + chiều dài + số lượng + phụ kiện + bản vẽ (nếu có).
14. The Sun gia công theo bản vẽ dự án
The Sun nhận sản xuất thân máng, nắp, mối nối và phụ kiện theo quy cách hoặc bản vẽ. Khách hàng có thể yêu cầu kích thước, độ dày, kết cấu, vị trí lỗ và phương án phụ kiện phù hợp với tuyến cáp. Việc xác định đầy đủ yêu cầu trước sản xuất giúp hạn chế sửa đổi tại công trường.
Bảng giá máng cáp tôn tráng kẽm tham khảo
Đơn giá tham khảo theo mét, chưa bao gồm VAT. Bảng dưới đây gồm giá thân máng không nắp và giá bộ máng có nắp. Giá áp dụng tham khảo tại xưởng The Sun và có thể thay đổi theo giá vật liệu, số lượng, bản vẽ, yêu cầu vật liệu và hoàn thiện bề mặt tại thời điểm đặt hàng. Vui lòng liên hệ để xác nhận báo giá, vận chuyển và tiến độ.
| Quy cách (Rộng × Cao × Dày) | Giá không nắp (VNĐ/m) | Giá có nắp (VNĐ/m) |
|---|---|---|
| 60x40x0.8 | 31,000 | 47,000 |
| 60x40x1.0 | 37,000 | 57,000 |
| 60x40x1.2 | 43,000 | 66,000 |
| 60x40x1.5 | 53,000 | 81,000 |
| 50x50x0.8 | 33,000 | 47,000 |
| 50x50x1.0 | 40,000 | 57,000 |
| 50x50x1.2 | 46,000 | 66,000 |
| 50x50x1.5 | 56,000 | 81,000 |
| 100x50x0.8 | 43,000 | 67,000 |
| 100x50x1.0 | 51,000 | 79,000 |
| 100x50x1.2 | 60,000 | 93,000 |
| 100x50x1.5 | 72,000 | 112,000 |
| 100x50x2.0 | 93,000 | 145,000 |
| 200x50x0.8 | 62,000 | 104,000 |
| 200x50x1.0 | 74,000 | 125,000 |
| 200x50x1.2 | 86,000 | 145,000 |
| 200x50x1.5 | 105,000 | 177,000 |
| 200x50x2.0 | 135,000 | 229,000 |
| 100x100x0.8 | 62,000 | 86,000 |
| 100x100x1.0 | 74,000 | 102,000 |
| 100x100x1.2 | 86,000 | 119,000 |
| 100x100x1.5 | 105,000 | 145,000 |
| 100x100x2.0 | 135,000 | 187,000 |
| 200x100x1.0 | 97,000 | 148,000 |
| 200x100x1.2 | 113,000 | 172,000 |
| 200x100x1.5 | 137,000 | 209,000 |
| 200x100x2.0 | 177,000 | 271,000 |
| 300x100x1.0 | 120,000 | 193,000 |
| 300x100x1.2 | 140,000 | 226,000 |
| 300x100x1.5 | 169,000 | 273,000 |
| 300x100x2.0 | 219,000 | 354,000 |
| 400x100x1.2 | 167,000 | 279,000 |
| 400x100x1.5 | 202,000 | 338,000 |
| 400x100x2.0 | 261,000 | 437,000 |
Lưu ý: bảng chỉ liệt kê các quy cách phổ biến. The Sun nhận sản xuất theo kích thước và độ dày khác theo hồ sơ kỹ thuật.
15. Câu hỏi thường gặp
Máng cáp tôn tráng kẽm dùng ngoài trời được không?
Không nên mặc định sử dụng lâu dài ngoài trời. Nếu tuyến máng thường xuyên chịu mưa, nước ngưng hoặc môi trường ăn mòn, cần đánh giá phương án mạ kẽm nhúng nóng hoặc vật liệu khác.
Tôn tráng kẽm khác mạ kẽm nhúng nóng thế nào?
Tôn tráng kẽm có lớp phủ trước khi gia công. Máng cáp mạ kẽm nhúng nóng được tạo hình hoàn thiện rồi mới nhúng mạ, vì vậy trình tự sản xuất và trạng thái bảo vệ tại mép cắt, lỗ hoặc mối hàn khác nhau.
Máng có những kích thước nào?
The Sun có thể sản xuất nhiều kích thước theo yêu cầu. Quy cách nên được chọn theo số lượng cáp, tải trọng, không gian lắp đặt và khả năng mở rộng.
Có cần dùng nắp máng không?
Tùy vị trí và yêu cầu bảo vệ cáp. Nắp giúp hạn chế bụi và tác động từ phía trên nhưng cũng cần được thiết kế thuận tiện cho việc kiểm tra, bổ sung hoặc thay thế cáp.
Cần cung cấp gì khi đặt hàng?
Cần cung cấp kích thước, độ dày, chiều dài, số lượng, loại nắp, danh sách phụ kiện, vị trí lắp đặt và bản vẽ nếu có.
16. Đặt sản xuất máng cáp tôn tráng kẽm
Gửi thông tin tuyến cáp hoặc bản vẽ để The Sun kiểm tra quy cách, phụ kiện, vật tư và báo giá theo yêu cầu công trình.
