Máng Cáp Nhôm Hợp Kim – Giải Pháp Siêu Nhẹ, Không Nhiễm Từ Cho Ngành Viễn Thông, Điện Tử

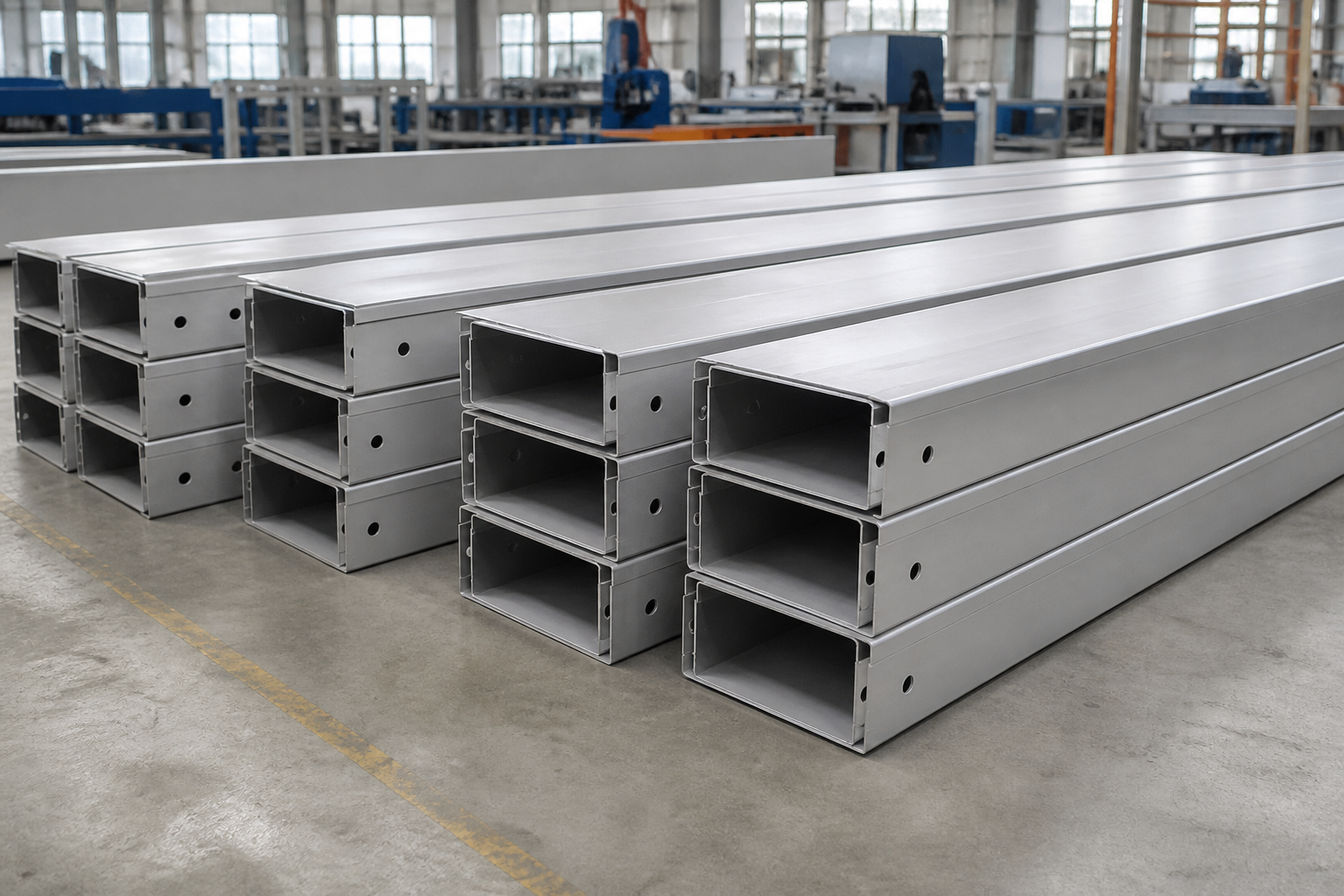

Máng cáp nhôm là loại máng cáp được gia công từ tấm hợp kim nhôm, sử dụng để chứa, bảo vệ và tổ chức các tuyến cáp điện trong công trình. Điểm nổi bật của sản phẩm là trọng lượng nhẹ, bề mặt kim loại tự nhiên và khả năng làm việc tốt trong nhiều điều kiện môi trường khi lựa chọn đúng hợp kim và kết cấu.

Tại The Sun, máng cáp nhôm được sản xuất theo kích thước, độ dày, dạng nắp và bộ phụ kiện phù hợp với từng dự án. Sản phẩm thường được cân nhắc cho trung tâm dữ liệu, hệ thống viễn thông, nhà máy điện tử, kết cấu cần giảm tải trọng và các khu vực có yêu cầu riêng về vật liệu.

The Sun là nhà sản xuất trực tiếp máng cáp, nhận gia công máng cáp nhôm theo quy cách và bản vẽ của dự án.

1. Máng cáp nhôm là gì?

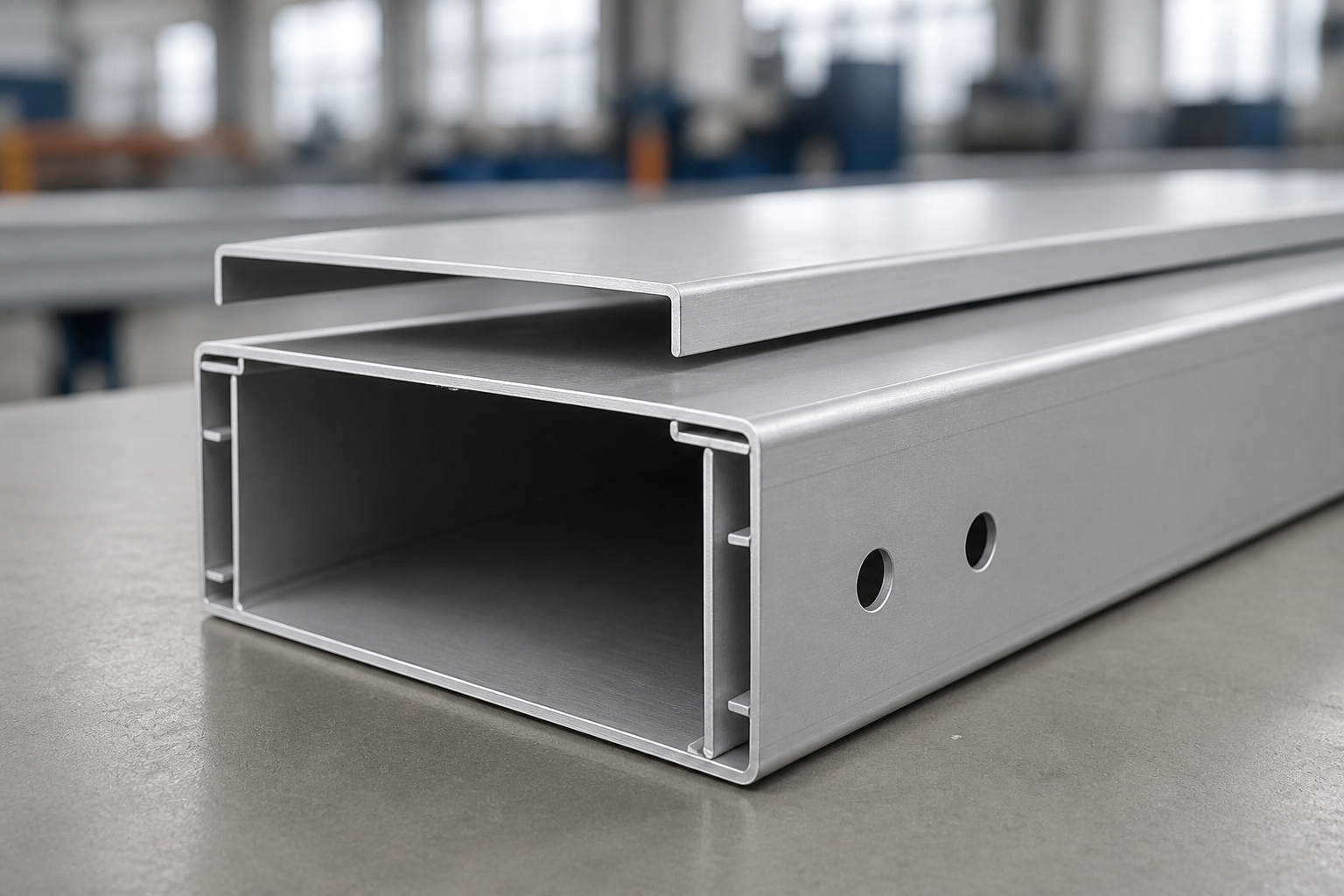

Máng cáp nhôm là một dạng máng cáp kín (Cable Trunking), có thân dạng hộp và có thể đi kèm nắp đậy. Sản phẩm được cắt, đột và chấn tạo hình từ tấm hợp kim nhôm theo kích thước yêu cầu.

Một hệ thống cơ bản có thể gồm:

• Thân máng: tạo không gian chứa và tổ chức cáp.
• Nắp máng: che phía trên, giúp hạn chế bụi và tác động trực tiếp lên tuyến cáp.
• Bản nối: liên kết các đoạn máng thành một tuyến liên tục.
• Phụ kiện: co ngang, co lên, co xuống, tê, chữ thập và đoạn chuyển kích thước.
• Hệ treo đỡ: giá đỡ, ty treo, kẹp và các chi tiết liên kết theo thiết kế.

Nhôm nguyên chất tương đối mềm, vì vậy sản phẩm công nghiệp thường sử dụng hợp kim nhôm có cơ tính phù hợp hơn. Mác vật liệu cần được xác định theo tải trọng, khả năng gia công, môi trường và yêu cầu kỹ thuật thay vì áp dụng một loại hợp kim cho mọi công trình.

2. Vì sao nên sử dụng máng cáp nhôm?

Máng cáp nhôm không phải phương án thay thế cho mọi loại máng cáp thép. Sản phẩm phát huy hiệu quả khi công trình thực sự cần các đặc tính riêng của vật liệu nhôm.

Giảm trọng lượng hệ thống

Khối lượng riêng của nhôm chỉ khoảng một phần ba so với thép. Với cùng thể tích vật liệu, sản phẩm nhôm nhẹ hơn đáng kể, giúp giảm tải lên kết cấu và hệ treo đỡ. Trọng lượng nhẹ cũng tạo thuận lợi trong vận chuyển, nâng chuyển và lắp đặt trên cao.

Không có tính sắt từ

Nhôm không phải vật liệu sắt từ nên có thể phù hợp với một số khu vực kỹ thuật yêu cầu kiểm soát vật liệu từ tính. Tuy nhiên, hiệu quả kiểm soát nhiễu điện từ của toàn hệ thống còn phụ thuộc vào kết cấu che chắn, liên kết điện, tiếp địa, tần số và cách bố trí cáp. Dự án có yêu cầu EMC/EMI cần được đánh giá theo thiết kế điện riêng.

Bề mặt có khả năng tự bảo vệ

Khi tiếp xúc với không khí, bề mặt nhôm hình thành một lớp oxit mỏng giúp hạn chế quá trình oxy hóa tiếp diễn trong nhiều điều kiện thông thường. Khả năng chống ăn mòn thực tế vẫn phụ thuộc vào hợp kim, độ ẩm, hóa chất, ion chloride, nhiệt độ và các kim loại tiếp xúc.

Thuận tiện cho gia công và lắp đặt

Nhôm có thể được cắt, đột và chấn tạo hình bằng thiết bị phù hợp. Sản phẩm nhẹ giúp thao tác thuận tiện, nhưng quy trình vẫn cần kiểm soát độ thẳng, bán kính chấn, vết xước, cạnh sắc và biến dạng cục bộ.

3. Máng cáp nhôm phù hợp với công trình nào?

Việc lựa chọn máng cáp nhôm nên bắt đầu từ điều kiện sử dụng và yêu cầu của hồ sơ thiết kế.

Trung tâm dữ liệu và hệ thống viễn thông

Nhôm có thể được cân nhắc cho phòng thiết bị, tuyến cáp tín hiệu và khu vực cần giảm trọng lượng hệ thống. Nếu dự án có yêu cầu kiểm soát nhiễu, cần xem xét toàn bộ giải pháp EMC thay vì chỉ dựa vào tính không sắt từ của vật liệu.

Nhà máy điện tử và khu vực kỹ thuật

Sản phẩm phù hợp khi hồ sơ thiết kế yêu cầu vật liệu nhẹ, bề mặt kim loại và kết cấu gia công theo tuyến cáp cụ thể. Các yêu cầu về phòng sạch, kiểm soát hạt hoặc chống tĩnh điện phải được xác nhận riêng.

Công trình có giới hạn tải trọng

Đối với kết cấu mái, sàn kỹ thuật hoặc hệ treo cần giảm tải, máng nhôm có thể mang lại lợi thế rõ rệt. Kỹ sư vẫn phải tính tải cáp, tải bản thân, khoảng cách giá đỡ và tải trọng phát sinh trong vận hành.

Một số ứng dụng ngoài trời

Nhôm có thể sử dụng ngoài trời trong điều kiện phù hợp, nhưng không nên lựa chọn chỉ dựa trên nhận định “nhôm không gỉ”. Cần đánh giá hợp kim, nước đọng, hơi muối, hóa chất, kim loại tiếp xúc và tuổi thọ thiết kế.

4. Vật liệu và bề mặt máng cáp nhôm

Cùng được gọi là nhôm nhưng các hợp kim có thể khác nhau về thành phần, độ bền, khả năng chấn, khả năng hàn và mức độ phù hợp với môi trường. Vì vậy, thông tin mác vật liệu nên được thể hiện rõ trong bản vẽ hoặc yêu cầu mua hàng.

Bề mặt nhôm tự nhiên

Bề mặt tự nhiên giữ màu kim loại đặc trưng và không cần công đoạn sơn hoàn thiện. Ngoại quan có thể thay đổi nhẹ giữa các lô vật liệu hoặc sau quá trình gia công; tiêu chí nghiệm thu cần được thống nhất trước.

Xử lý bề mặt theo yêu cầu

Nếu dự án yêu cầu cao hơn về màu sắc, độ bền bề mặt hoặc nhận diện hệ thống, có thể xem xét phương án xử lý tương thích với hợp kim nhôm. Quy trình và tiêu chí kiểm tra phải được xác định từ giai đoạn báo giá.

Lưu ý ăn mòn điện hóa

Khi nhôm tiếp xúc trực tiếp với thép, đồng hoặc kim loại khác trong môi trường có chất điện ly, nguy cơ ăn mòn điện hóa có thể tăng. Các điểm nối cần dùng chi tiết cách ly, lớp đệm hoặc giải pháp liên kết phù hợp với thiết kế.

5. Thông số kỹ thuật máng cáp nhôm

Máng cáp nhôm không có một kích thước duy nhất cho mọi công trình. Quy cách cần được lựa chọn theo số lượng cáp, bán kính uốn, khả năng mở rộng, tải trọng và điều kiện lắp đặt.

Một số kích thước thường gặp

• 100 × 50 mm
• 200 × 100 mm
• 300 × 100 mm
• 400 × 100 mm
• Các kích thước khác theo bản vẽ

Những kích thước trên chỉ mang tính tham khảo. The Sun có thể sản xuất theo quy cách riêng sau khi thống nhất vật liệu, độ dày, kết cấu và số lượng.

6. Chọn độ dày máng cáp nhôm như thế nào?

Độ dày không nên được lựa chọn chỉ dựa trên chiều rộng của máng. Khi xác định cấu hình, cần xem xét đồng thời:

• Tổng khối lượng cáp trên mỗi mét tuyến.
• Chiều rộng và chiều cao của máng.
• Khoảng cách giữa các giá đỡ.
• Hình dạng mép chấn và gân tăng cứng.
• Vị trí lắp đặt và nguy cơ va đập.
• Tải trọng trong quá trình kéo hoặc bổ sung cáp.
• Hệ số an toàn và tiêu chuẩn dự án.

Một máng rộng 100 mm mang cáp tín hiệu nhỏ có yêu cầu khác với máng rộng 400 mm chứa nhiều cáp động lực. Với tuyến tải lớn hoặc nhịp đỡ dài, cần xác định độ dày cùng kết cấu tăng cứng và khoảng cách giá đỡ thay vì chọn theo thói quen.

7. Máng cáp nhôm khác gì các loại máng cáp khác?

Không có vật liệu phù hợp tuyệt đối cho mọi công trình. Máng nhôm nổi bật về trọng lượng, trong khi các dòng thép hoặc inox có lợi thế khác về cơ tính, bề mặt và chi phí.

Xem thêm máng cáp điện, máng cáp sơn tĩnh điện, máng cáp mạ kẽm nhúng nóng và máng cáp inox 304 để lựa chọn vật liệu theo môi trường.

8. Quy trình sản xuất máng cáp nhôm tại The Sun

Là nhà sản xuất trực tiếp, The Sun kiểm soát các công đoạn gia công sản phẩm tại xưởng. Quy trình cơ bản gồm:

Kiểm tra vật liệu → Cắt phôi → Đột/cắt theo quy cách → Chấn tạo hình → Gia công phụ kiện → Kiểm tra → Làm sạch → Đóng gói.

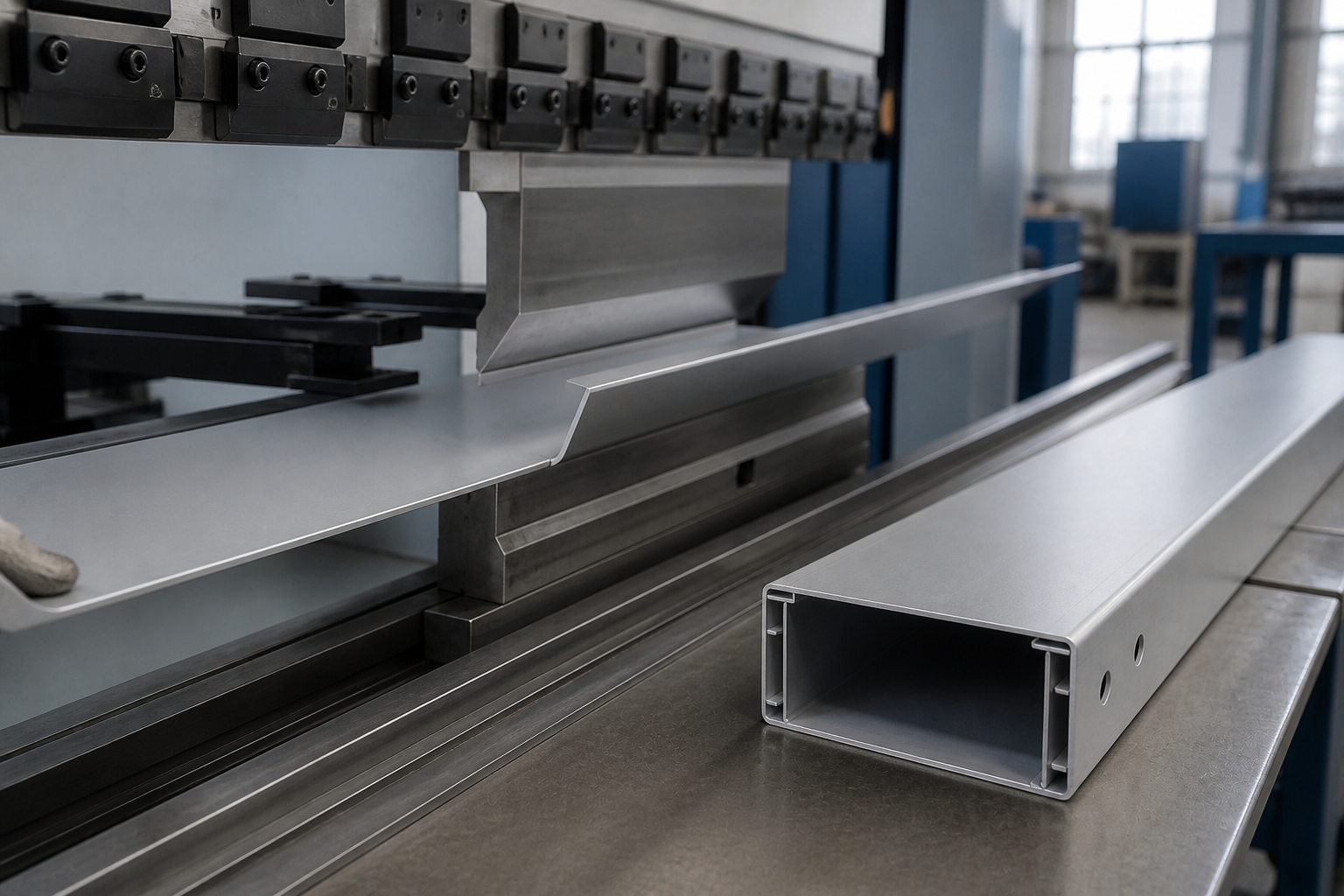

Trong đó, công đoạn chấn quyết định hình dạng, độ thẳng và khả năng lắp nắp của thân máng. Thiết bị và dụng cụ tiếp xúc cần được kiểm soát để hạn chế vết xước hoặc nhiễm bẩn bề mặt. Các vị trí liên kết khác kim loại phải được nhận diện từ giai đoạn duyệt bản vẽ.

9. Kiểm tra chất lượng trước khi giao hàng

Việc kiểm tra cần xem xét cả kích thước, kết cấu và ngoại quan bề mặt. Các nội dung có thể gồm:

• Chiều rộng, chiều cao, chiều dài và độ dày.
• Độ thẳng, độ vuông và mức biến dạng của thân máng.
• Vị trí lỗ và khả năng lắp bản nối.
• Hình dạng mép chấn, cạnh sắc và gân tăng cứng.
• Khả năng lắp thân máng, nắp và phụ kiện.
• Vết xước, móp hoặc dấu hiệu bất thường trên bề mặt.
• Số lượng, ký hiệu và quy cách đóng gói.

Đối với đơn hàng dự án, tiêu chí nghiệm thu, chứng từ vật liệu hoặc biên bản kiểm tra riêng cần được thống nhất trước khi sản xuất.

10. Đóng gói và giao hàng

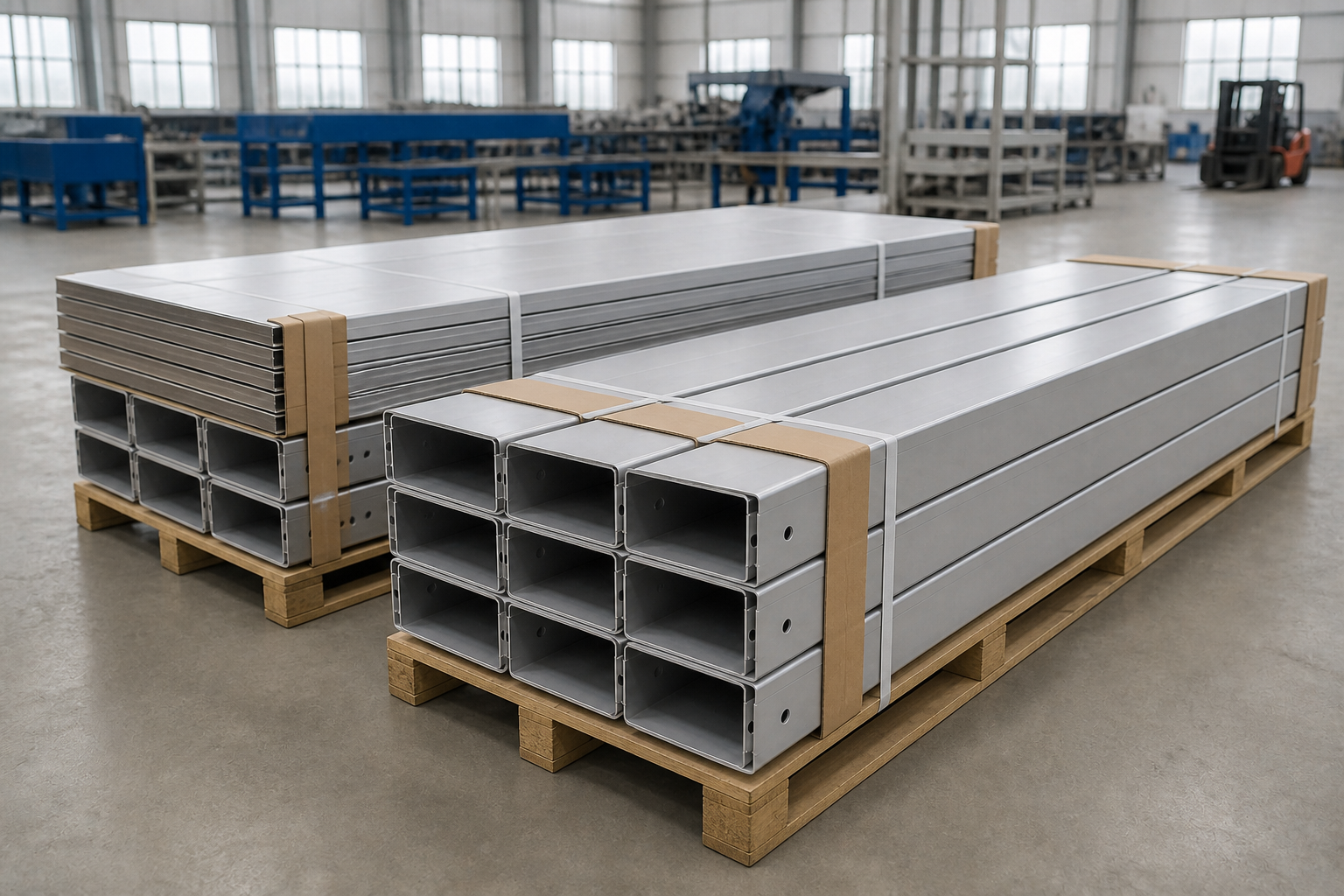

Sau khi kiểm tra, máng cáp được phân loại và bó thành từng kiện phù hợp với quy cách sản phẩm và phương tiện vận chuyển. Nắp, bản nối và phụ kiện cần được đánh dấu để thuận tiện khi kiểm đếm tại công trình.

Nhôm có trọng lượng nhẹ nhưng bề mặt và kết cấu mỏng có thể bị xước hoặc móp nếu va chạm mạnh. Vì vậy, phương án kê, chèn, xếp kiện và cố định hàng hóa cần hạn chế ma sát giữa các sản phẩm trong quá trình vận chuyển.

11. Báo giá máng cáp nhôm

Giá máng cáp nhôm phụ thuộc vào nhiều yếu tố, trong đó quan trọng nhất là:

• Mác hợp kim và tình trạng vật liệu.
• Kích thước chiều rộng W và chiều cao H.
• Độ dày tấm nhôm.
• Chiều dài từng đoạn máng.
• Kết cấu thân, nắp và gân tăng cứng.
• Số lượng phụ kiện chuyển hướng.
• Khối lượng đơn hàng.
• Yêu cầu bề mặt và hồ sơ chất lượng.
• Địa điểm và phương thức giao hàng.

Do giá kim loại biến động theo thời điểm, cùng một kích thước nhưng khác mác vật liệu, độ dày hoặc kết cấu có thể có đơn giá khác nhau.

Nhận báo giá trực tiếp từ xưởng The Sun

Khách hàng có thể gửi kích thước, độ dày, mác vật liệu, số lượng, phụ kiện hoặc bản vẽ M&E để The Sun kiểm tra khả năng sản xuất và báo giá theo yêu cầu.

Gửi bản vẽ hoặc bảng khối lượng để nhận báo giá máng cáp nhôm theo quy cách công trình.

12. The Sun sản xuất máng cáp nhôm theo yêu cầu

The Sun tập trung vào sản xuất thang máng cáp và các sản phẩm cơ khí phục vụ hệ thống điện. Đối với máng cáp nhôm, khách hàng có thể cung cấp:

• Mác hợp kim hoặc yêu cầu vật liệu.
• Kích thước W × H.
• Độ dày và chiều dài.
• Dạng thân máng và nắp.
• Vị trí lỗ và kết cấu bản nối.
• Danh sách co, tê, chữ thập và đoạn giảm.
• Yêu cầu xử lý bề mặt, đóng gói và hồ sơ.

Từ các thông tin trên, xưởng có thể xác định phương án gia công và cung cấp phù hợp. Việc thống nhất bản vẽ trước sản xuất giúp hạn chế cắt sửa tại công trường và giảm rủi ro tại các điểm liên kết khác kim loại.

13. Câu hỏi thường gặp về máng cáp nhôm

Máng cáp nhôm dùng ở đâu?

Sản phẩm thường được cân nhắc cho công trình cần giảm trọng lượng, trung tâm dữ liệu, hệ thống viễn thông, nhà máy điện tử và các khu vực có yêu cầu riêng về vật liệu.

Máng cáp nhôm có dùng ngoài trời được không?

Có thể trong điều kiện phù hợp, nhưng cần đánh giá hợp kim, nước đọng, hơi muối, hóa chất, kim loại tiếp xúc và tuổi thọ yêu cầu. Không nên mặc định mọi loại nhôm đều phù hợp với mọi môi trường ngoài trời.

Máng cáp nhôm có gây nhiễu điện từ không?

Nhôm không có tính sắt từ, nhưng hiệu quả kiểm soát EMI/EMC còn phụ thuộc kết cấu che chắn, liên kết điện, tiếp địa và cách bố trí cáp. Dự án nhạy cảm cần được đánh giá theo thiết kế điện chuyên ngành.

Máng cáp nhôm có chịu được tải cáp nặng không?

Khả năng chịu tải phụ thuộc vào hợp kim, độ dày, kích thước, gân tăng cứng, khoảng cách giá đỡ và tổng tải cáp. Cần tính toán hoặc thử tải theo yêu cầu thay vì kết luận chỉ dựa trên tên vật liệu.

Vì sao cần cách ly nhôm với thép hoặc đồng?

Khi các kim loại khác nhau tiếp xúc trong môi trường có chất điện ly, ăn mòn điện hóa có thể xảy ra. Chi tiết cách điện, lớp đệm hoặc giải pháp liên kết phù hợp giúp giảm rủi ro tại điểm tiếp xúc.

The Sun có gia công máng cáp nhôm theo bản vẽ không?

Có. The Sun có thể sản xuất thân máng, nắp và phụ kiện theo kích thước, độ dày, vật liệu và bản vẽ được thống nhất trước khi gia công.

14. Liên hệ The Sun – Nhà sản xuất máng cáp

Nếu bạn đang cần máng cáp nhôm theo quy cách công trình, hãy gửi cho The Sun kích thước, độ dày, mác vật liệu, số lượng hoặc bản vẽ.

The Sun có thể cung cấp sản phẩm theo cấu hình được thống nhất hoặc gia công theo yêu cầu riêng của dự án.
